Автоматичне введення резерву АВР ATS TOMZN TOQ6‑63 4P 63А трифазний 4х полюсний

Автоматичний Ввід Резерву TOMZN TOQ6‑63 4P 63А (АВР ATS)

TOMZN TOQ6‑63 4P — чотириполюсний автоматичний перемикач вводу резервного живлення (АВР / ATS) з номінальним струмом 63А. Пристрій забезпечує автоматичне або ручне перемикання між основним і резервним джерелом живлення, що гарантує безперебійне живлення для критичних навантажень у разі відсутності або нестабільності основного джерела. Це ідеальне рішення для забезпечення надійної роботи електричних систем у будинках, офісах, на промислових об'єктах або при використанні генераторів.

Основні характеристики:

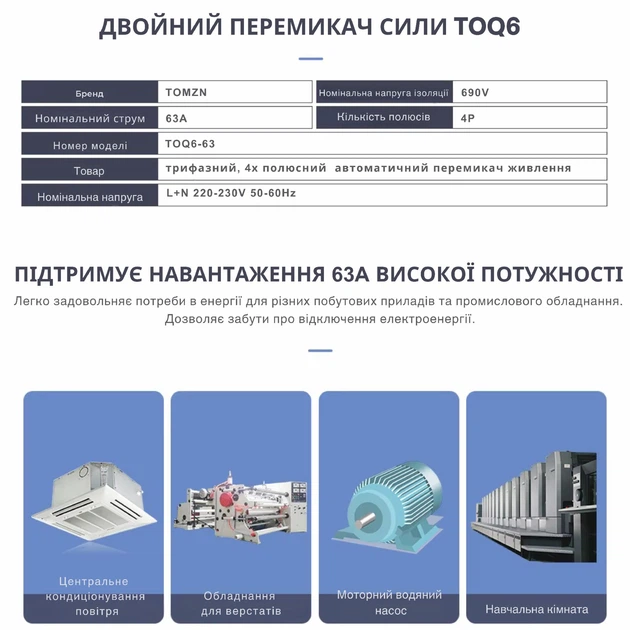

• Тип пристрою: Автоматичний ввід резерву (ATS / АВР).
• Номінальний струм: 63А.
• Кількість полюсів: 4P (чотириполюсний, для однофазних та трифазних систем).
• Напруга: 220–240 В для однофазної мережі або 380 В для трифазної мережі, змінний струм (AC), 50/60 Гц.

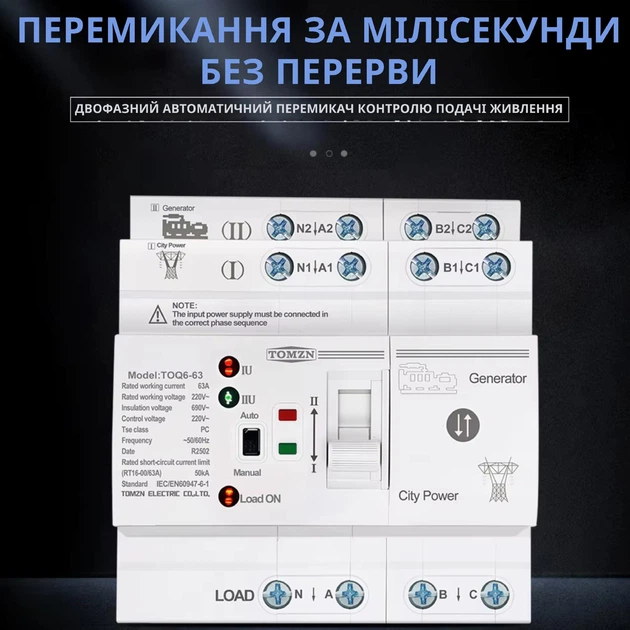

• Час перемикання: Менше 50 мс — без перерв у подачі енергії.
• Монтаж: На DIN-рейку, 35 мм, стандартний модульний корпус.

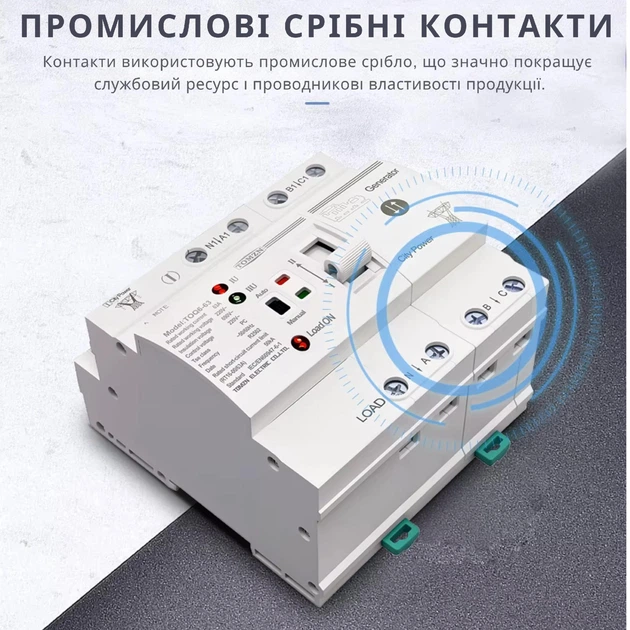

• Матеріал контактів: Мідь/срібло для надійності з'єднань.
• Температурний режим: Робоча температура від +5 до +40 °C.
• Розміри: 140x95x75 мм.
• Вага: 0.622 кг (повна вага упаковки)

Технічні параметри:

1. Ступінь захисту корпусу: IP 20
2. Номінальна ізоляційна напруга (Ui): 690 В.
3. Номінальна імпульсна стійкість напруги: 8 кВ — витримує короткочасні високовольтні імпульси.
4. Клас перемикача (PC): Може перемикатись під навантаженням без утворення короткого замикання.
5. Номінальний струм короткого замикання (Iq): 50 кА — висока здатність витримувати короткі замикання.
6. Захист від короткого замикання: Використовуються запобіжники типу RT 16-00-63A.
7. Номінальна керувальна напруга: AC 220 В, 50 Гц.
8. Нормальні робочі умови: Напруга в межах 85% - 110% від номінальної напруги (85%Us - 110%Us).
9. Допоміжна схема: AC 220 В, 50 Гц, лінія струму ≤ 5A.
10. Час перемикання контактора (change-over time): Менше 50 мс.
11. Час операційного перемикання (Operation change-over time): Менше 50 мс.
12. Час повернення (Return change-over time): Менше 50 мс.
13. Час вимкнення (Power off time): Менше 50 мс.
14. Механічний ресурс: ≥ 5000 циклів перемикання.
15. Електричний ресурс: ≥ 1500 циклів.
16. Категорія використання: AC-31B.

Особливості:

• Перемикання джерел живлення: Пристрої дозволяють перемикати навантаження між основним і резервним джерелом, забезпечуючи надійність і безперебійність роботи обладнання.
• Швидке перемикання: Час перемикання — менше 50 мс, що дозволяє знизити час простоїв і забезпечити стабільну роботу.
• Надійність: Пристрій розрахований на ≥ 5000 механічних циклів і ≥ 1500 електричних циклів, що робить його надійним у довгостроковій експлуатації.
• Захист від перевантаження та коротких замикань: За допомогою спеціальних запобіжників RT 16-00-63A і високої стійкості до коротких замикань пристрій може працювати в складних умовах.

УВАГА!!! Для всіх АВР! Уважно читайте інструкцію!

1. Категорично заборонено перемикати режими АВР (ручний/автоматичний) під напругою, оскільки це може призвести до пошкодження пристрою або контактів.
2. Робочий діапазон напруги: АВР працює в діапазоні напруги від 190 В до 250 В. Якщо напруга виходить за ці межі, може статися пошкодження пристрою.
3. Інвертори та генератори: Не рекомендується використовувати пристрій з інверторами або генераторами, у яких напруга змінюється плавно (не скачкоподібно).
4. Підключення нулів та фаз: Важливо правильно підключити всі "нули" та дотримуватись правильності чергування фаз, щоб уникнути виходу пристрою з ладу.

Безпека та підключення:

• Тільки для фахівців: Усі підключення та налаштування повинні виконуватись кваліфікованими монтажниками.
• Перемикання режимів: Перемикати режим (ручний/автоматичний) дозволяється лише після повного знеструмлення пристрою.
