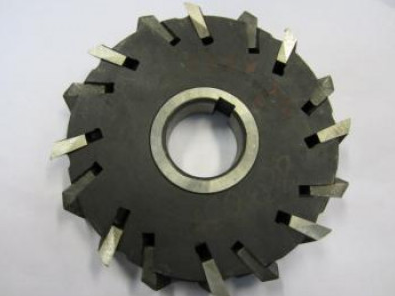

Фреза дискова 3-х стор., 160х22х40 мм зі вставними ножами Р6М5, 2241-0169, ГОСТ 1669-78

Фрези торцеві тристоронні зі вставними ножами зі швидкорізальної сталі, ГОСТ 1669-78

Фрези призначені для фрезерування пазів та уступів у деталях зі сталі та чавуну.

У пазах корпусу фрези запресовані клиноподібні рифлені ножі зі швидкорізальної сталі. Рифлення у пазах корпусу виконані радіальними.

Зношування ножів в осьовому напрямку компенсується перестановкою їх на одне або кілька рифлень. Крім того, перестановкою ножів можна отримати будь-який проміжний розмір фрези по ширині. Після кожної перестановки ножів фреза попередньо шліфується діаметром і торцями, а потім заточується.

Ріжучі кромки фрези нахилені до осі фрези під кутом 7°30' шириною фрези до 18 мм і під кутом 15° при ширині фрези понад 18 мм, при цьому нахил суміжних ріжучих кромок різноспрямований. Це створює сприятливі умови для різання та покращує рівномірність фрезерування.

Ножі фрези виготовляються із швидкорізальної сталі марок, передбачених за ГОСТ 19265-73.

Ножі змінні. При фрезеруванні вуглецевих і легованих сталей і чавуну рекомендується застосовувати фрези зі швидкорізальної сталі марок Р12, Р6М3, Р6М5 з твердістю після термообробки HRC 62-65; при фрезеруванні важкообробних матеріалів - ножі зі швидкорізальної сталі підвищеної продуктивності марок Р9К10, Р14Ф4, Р9М4К8Ф, Р6М5К5 з жорсткістю після термообробки HRC 63-67.
