Автоматичний перемикач (АВР) Kraft KRF-ATS100A/3P

Kraft KRF-ATS100A/3P — Опис (UA)

Kraft KRF-ATS100A/3P

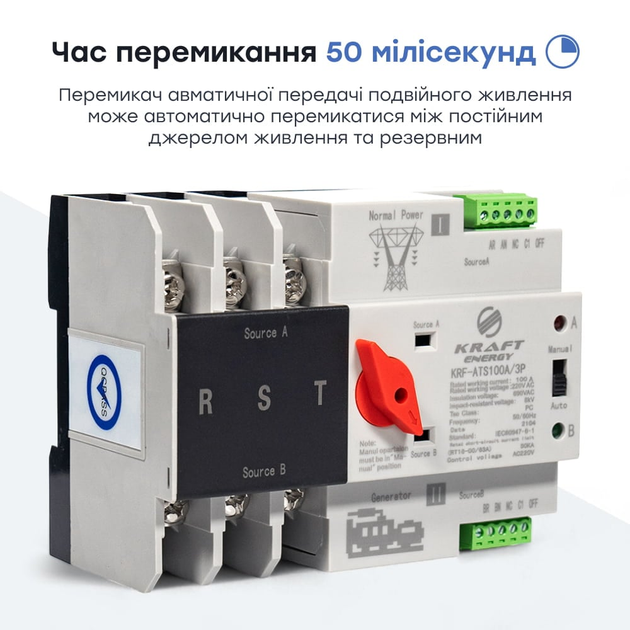

Автоматичний переключатель резерву Kraft KRF-ATS100A/3P — це триполюсний пристрій автоматичного вводу резерву (АВР), призначений для миттєвого перемикання навантаження між основним і резервним джерелом живлення при зникненні або критичному відхиленні мережевої напруги. Час спрацювання контактора не перевищує 50 мілісекунд, що виключає відчутні перебої в роботі підключеного обладнання.

Прилад розрахований на застосування у складі систем гарантованого електропостачання відповідальних споживачів: серверних приміщень, медичних установ, промислових ліній та об'єктів охоронно-пожежної автоматики. Корпус виготовлений з високоякісного самозатухаючого пластику, стійкого до механічних впливів, що забезпечує надійний захист внутрішніх компонентів в умовах промислової експлуатації. Ступінь захисту оболонки IP20 відповідає вимогам монтажу в закритих розподільних шафах і панелях управління.

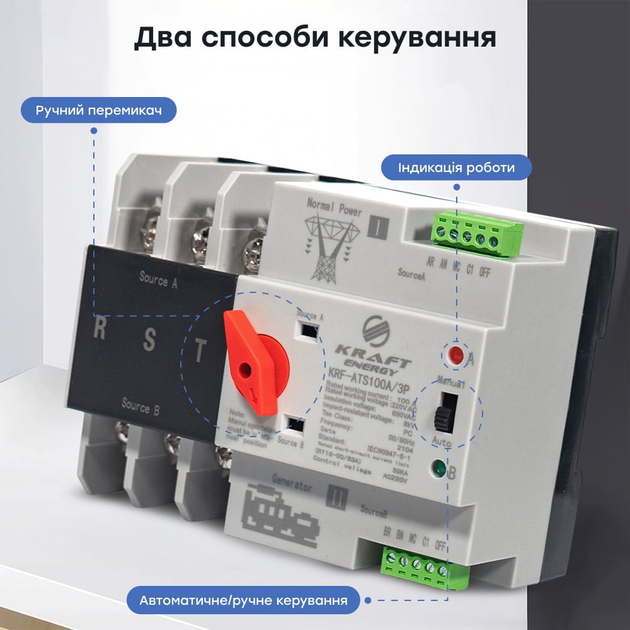

Пристрій підтримує як повністю автоматичний режим роботи, так і ручне управління перемиканням з передньої панелі — це спрощує обслуговування та тестування без відключення навантаження. Допоміжний контур оснащений двома реле з двома наборами перемикаючих контактів кожне, що дозволяє інтегрувати АВР у системи диспетчеризації та сигналізації. Ресурс пристрою розрахований на 2000 циклів автоматичного та 5000 циклів ручного перемикання.

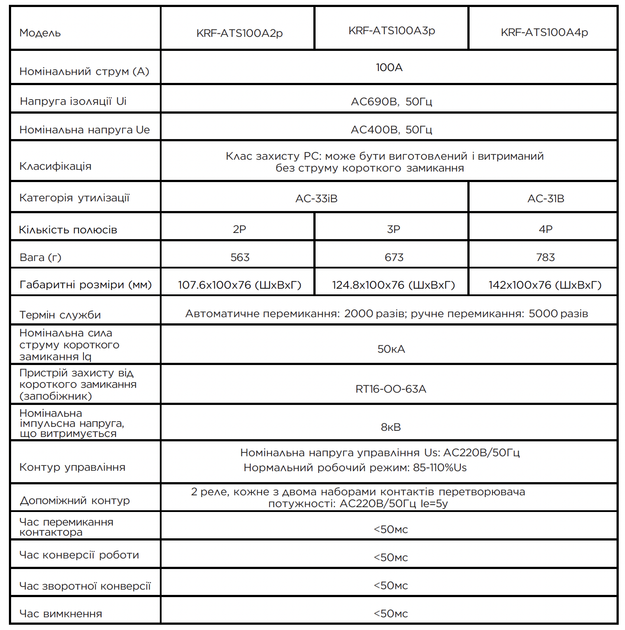

Специфікації:

• Ступінь захисту оболонки: IP20 — придатна для монтажу в закритих електрошафах
• Час перемикання контактора: менше 50 мс — навантаження переходить на резервне джерело без відчутних перебоїв
• Відповідність стандарту: GBfT14048.11

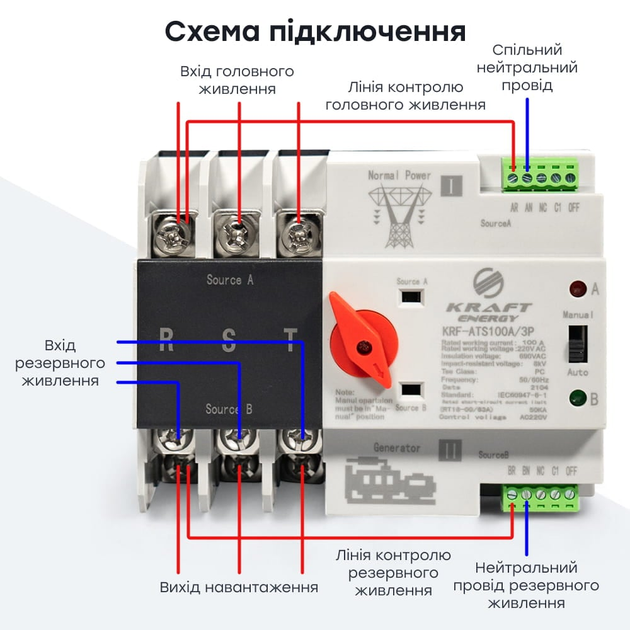

• Кількість ліній живлення: 3 (основна + резервна, вихід на навантаження)
• Робоча напруга живлення: 220–240 В змінного струму / 50 Гц
• Номін. робочий струм: 100 А
• Матеріал корпусу: високоякісний пластик з вогнестійкими та ударостійкими властивостями
• Напруга ізоляції Ui: змінний струм 690 В / 50 Гц
• Номінальна робоча напруга Ue: змінний струм 400 В / 50 Гц
• Класифікація: клас PC — пристрій може бути виготовлений і витриманий без струму короткого замикання
• Категорія використання: AC-33iB
• Кількість полюсів: 3P (триполюсне виконання)
• Маса нетто: 0,673 кг
• Габаритні розміри (Ш×В×Г): 12,48×10×7,6 см
• Ресурс перемикань: автоматичний режим — 2000 циклів; ручний режим — 5000 циклів
• Номін. струм відключення при короткому замиканні Iq: 50 кА
• Пристрій захисту від короткого замикання (запобіжник): RT16-OO-63A
• Номін. імпульсна напруга, що витримується: 8 кВ
• Контур управління: номінальна напруга управління Us — змінний струм 220 В / 50 Гц; нормальний робочий діапазон — 85–110% Us
• Допоміжний контур: 2 реле, кожне з двома наборами перемикаючих контактів; параметри контактів: змінний струм 220 В / 50 Гц, струм контактів Ie = 5 А
• Час перемикання контактора: менше 50 мс
• Час прямого переходу на резерв: менше 50 мс
• Час зворотного перемикання на основне джерело: менше 50 мс
• Час відключення навантаження: менше 50 мс
