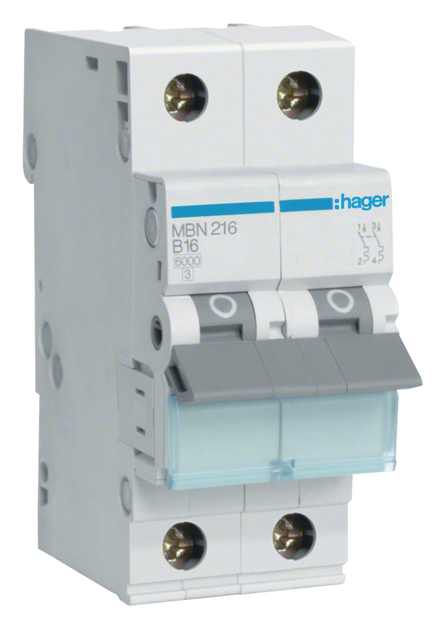

Автоматичний вимикач MBN216 з вимикаючою здатністю 6кА забезпечений тепловим розчіплювачем (дах B) із затримкою часу для захисту від перевантаження та електромагнітним розчіплювачем для захисту від короткого замикання.
Основні параметри
Тип: мініатюрний автоматичний вимикач.
Увімкнення: 1 фаза. (2P).
Кількість полюсів: 2P.
Комутаційна здатність: 6кА
Характеристика спрацьовування: B
Номінальна робоча напруга: 230V~/400V~
Номінальний струм: 16 А
Артикул виробника: MBN216
Основні параметри
Номінальний струм: Струм, який автоматичний вимикач може постійно підтримувати.
Кількість полюсів: визначає призначення однофазних або багатофазних споживачів. Наприклад, автомат MBN216 має 2-полюси і це означає, що він здатний відключати в 1 фазній мережі 2 полюси, тобто фазу та нейтральний провідник одночасно.
Зміна комутації:
Автоматичний вимикач повинен бути здатним безпечно відключати очікуваний максимальний струм короткого замикання у місці пошкодження. Тому очікуваний максимальний струм короткого замикання завжди повинен бути меншим за комутаційну здатність автоматичного вимикача.
Автомат Hager MBN216 призначений для електромереж з максимальним струмом короткого замикання 6кА, що є достатнім показником для побутових та промислових мереж.
Характеристика спрацьовування:
визначає діапазон струму, коли електромагнітний розчіплювач розмикає ланцюг. Характеристики відключення у модельному асортименті Hager (серія MBN/MCN) доступні для уставок: B, C, D або K.
Підключення
Автомат захисту MBN216 має гвинтову технологію підключення провідників:
Переріз підключення входу та виходу з гвинтами, для гнучких проводів від 1 до 16 мм2.
Перетин підключення входу та виходу з гвинтами, для одножильних дротів від 1 до 25 мм2.
Серія: MBN
Виконання: Модульний
Розчеплювач: Тепловий
Підключення: 2P
Кількість полюсів: 2
Характеристика відключення: ? B
Номінальний струм А: 16
Максимальний струм короткого замикання: 6 kA
Тип робочої напруги: AC (змінний струм)
Робоча напруга, V: 230, 400
Можливість використання сполучної шини: Так
Тип сумісної сполучної шини: FORK (вилка)
Можливість монтажу додаткових речей: Так
