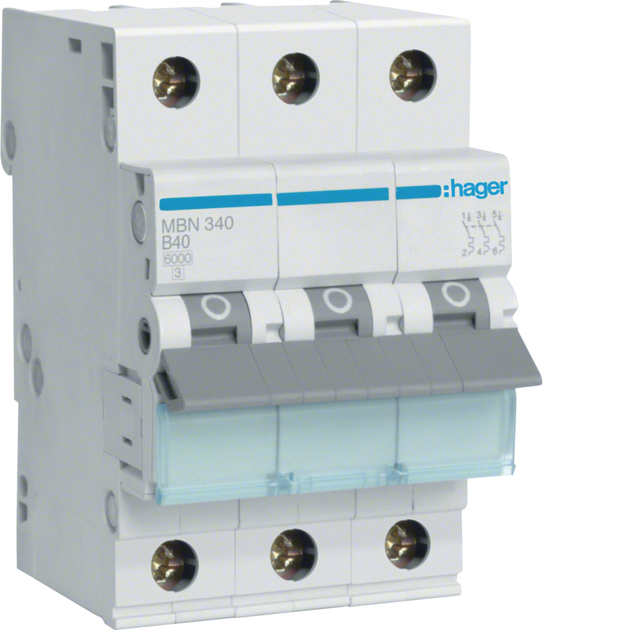

Вимикач автоматичний 3-полюсний Hager 6kA MBN340 B 40A

Автоматичний вимикач MBN340 з вимикаючою здатністю 6кА забезпечений тепловим розчіплювачем (крива B) із затримкою часу для захисту від перевантаження та електромагнітним розчіплювачем для захисту від короткого замикання.

Основні параметри

• Тип: мініатюрний автоматичний вимикач.
• Підключення: 3 фази. (3P).
• Кількість полюсів: 3P.
• Комутаційна здатність: 6кА
• Характеристика спрацьовування: B
• Номінальна робоча напруга: 230V~/400V~
• Номінальний струм: 40 А

Про основні параметри

• Номінальний струм: Струм, який автоматичний вимикач може постійно підтримувати.
• Кількість полюсів: визначає призначення однофазних або багатофазних споживачів. Наприклад, автомат MBN340 має 3-полюси і це означає, що він здатний одночасно вимикати 3 фази.
• Зміна комутації: Автоматичний вимикач повинен бути здатним безпечно відключати очікуваний максимальний струм короткого замикання у місці пошкодження. Тому очікуваний максимальний струм короткого замикання завжди повинен бути меншим за комутаційну здатність автоматичного вимикача. Автомат Hager MBN340 призначений для електромереж з максимальним струмом короткого замикання 6кА, що є достатнім показником для побутових та промислових мереж.
• Характеристика спрацьовування визначає діапазон струму, коли електромагнітний розчепник розмикає ланцюг. Характеристики відключення модельного асортименту Hager (серія MBN/MCN) доступні для уставок: B, C, D або K. Призначення вимикача MBN340 визначає характеристику відключення B.

Підключення

Автомат захисту MBN340 має гвинтову технологію підключення провідників:

• Переріз підключення входу та виходу з гвинтами, для гнучких проводів від 1 до 16 мм2.
• Перетин підключення входу та виходу з гвинтами, для одножильних дротів від 1 до 25 мм2.

Особливості затиску:

1. Компенсація затискних зусиль
   Цей пристрій компенсує деформацію фіксованого дроту, що гарантує постійну силу затискача.
2. Армування затискача
   Новий тип затискача оточений сталевим міцним корпусом, який підтримує постійну силу затискача.
3. Губки
   затискача мають зубчастий профіль, тому фіксація дроту ще краще. Крім того, пружинна система ззаду створює додаткове зусилля на затискну губку, сприяючи надійному утримуванню провідника.

• Серія: MBN
• Виконання: Модульний
• Розчеплювач: Тепловий
• Підключення: 3 - фази
• Кількість полюсів: 3
• Характеристика відключення: B
• Номінальний струм А: 40
• Максимальний струм короткого замикання: 6 kA
• Тип робочої напруги: AC (змінний струм)
• Робоча напруга, V: 230, 400
• Можливість використання сполучної шини: Так
• Тип сумісної сполучної шини: FORK (вилка)
• Можливість монтажу додаткових речей: Так
• Номінальна напруга ізоляції: 500V
• Розмір на din-рейці: 3 модулі
• Номінальна витримувана імпульсна напруга (Uimp): 4kV
• Тип пристрою: Автоматичний вимикач
• Основні функції реле: Захист від струмів короткого замикання, Захист від теплового навантаження
• Особливість: Підключення Bi-Connect
• Місце встановлення/підключення: DIN-рейка
• Вага, кг: 0,345
• Гарантія: 1 рік
