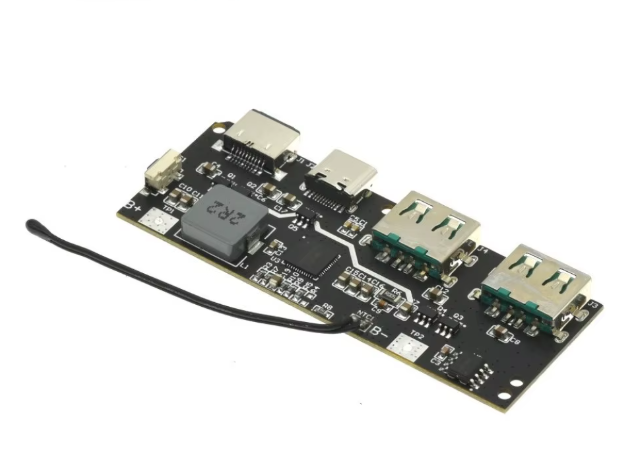

Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 2
Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 3
Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 4
Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 5
Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 6
Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB - зображення 1

Плата швидкої зарядки повербанка 22.5 W QC 4.0 PD 3.0 PPS 2 USB A USB C Micro USB

Код:  593454364

Є в наявності

200₴

Оплатити частинами від Rozetka
Rozetka
від 34 ₴ x 6
Безкоштовна доставка з Rozetka+Prom за 50 ₴/міс
  • Самовивіз з магазинів Rozetka
    Показати на мапі

    Безкоштовно

  • Самовивіз з Нової Пошти
    або безкоштовно зі

    Тариф перевізника

  • Самовивіз з поштоматів Нової Пошти
    або безкоштовно зі

    Тариф перевізника

  • Кур'єр Нової Пошти

    Тариф перевізника

Оплата. Оплатити частинами від Rozetka, Оплата під час отримання товару, Apple Pay, Google Pay, Оплата карткою Visa/MasterCard, Оплатити зараз Карткою Rozetka
На даний момент використання бонусів на цей товар недоступне.
Гарантія. 14 днів. Обмін/повернення товару впродовж 14 днів.




Опис

Плата (motherboard) для складання саморобного повербанку на елементах 18650/Li-ion 4.2V (також підходять полімерні/ternary літієві акумулятори 4.2V). Модуль поєднує в собі зарядний контролер + підвищувальний перетворювач + управління протоколами швидкої зарядки , щоб отримати сучасний повербанк із підтримкою QC/PD.

Плата підтримує швидку зарядку до ~22.5W (потужність залежить від протоколу, кабелю, аккумуляторної збірки та смартфона). На USB-A виходах працюють протоколи типу QC3.0/QC2.0 , а USB-C підтримує PD3.0/PD2.0 та PPS , а також сумісність із популярними “швидкими” протоколами (AFC/FCP/SCP/SFCP тощо — залежно від пристрою). Є LED-індикація (живлення/швидке заряджання).

Заряд аккумулятора реалізований у 3 етапи:

  • Trickle (передзаряд) : якщо напруга <3V — заряд малим струмом ~300mA

  • Constant Current (CC) : після 3V - заряд на повній потужності (до ~21W)

  • Constant Voltage (CV) : при наближенні до 4.2V струм падає, заряд завершується; далі можливий автодозаряд , якщо напруга просяде на ~0.1V

Важливе перевага – вбудований захист (захисний чіп) : зазвичай не потрібно додатково ставити окрему BMS/плату захисту на аккумулятор (а якщо вона є – може обмежувати струм і “ламати” швидку зарядку).

Порти та підключення

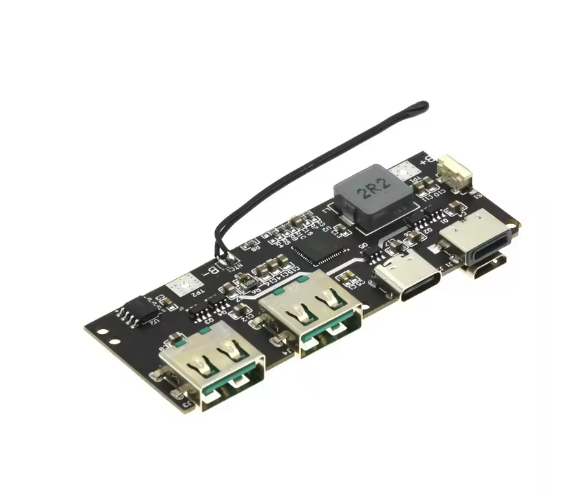

  • На платі: 2×USB-A (вихід) + USB-C + Micro-USB (вхід/вихід залежно від режиму)

  • Підключення батареї: контакти B+ / B- (потрібна паяння)

У деяких ревізіях цієї серії можуть відрізнятися роз'єми/їх кількість — орієнтуйся на фото конкретної плати.

Важливі примітки (щоб працювало стабільно)

  • Акумулятори тільки паралельно (2P/3P/4P…), послідовно не можна .

  • Не підходить для LiFePO4, NiMH/NiCd, свинцевих АКБ та одноразових батарей.

  • Проводи до батареї мають витримувати до 10A : рекомендовано мідь ≥1.0 мм² , краще 1.5 мм² .

  • Для нормальної QC/PD роботи потрібна пайка (не тестувати заряд телефону "крокодилами" буде нестабільно).

  • Ємність може бути заздалегідь задана (часто 20000mAh без корпусу / 30000mAh у корпусі) — за потреби налаштовується резистором.

Характеристики

Країна-виробник
Гарантія
  • 14 днів
