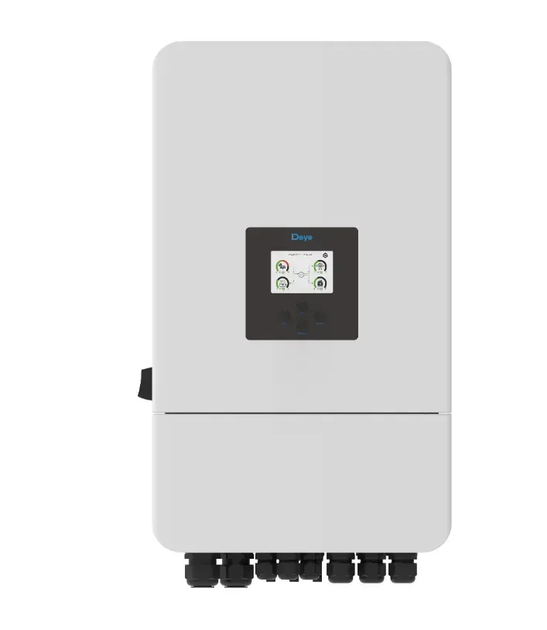

Гібридний інвертор Deye SUN-10K-SG05LP3-EU-SM2

Deye SUN-10K-SG05LP3-EU-SM2

Deye SUN-10K-SG05LP3-EU-SM2 — трифазний гібридний інвертор номінальною потужністю 10 кВт, розрахований на взаємодію з низьковольтними акумуляторами 40–60 В і сонячним масивом із допустимою підключуваною потужністю до 20 кВт. Пристрій об’єднує фотоелектричні панелі, електромережу, батарейний накопичувач і резервне джерело в єдину керовану енергосистему. Такий формат дає змогу споживати власну сонячну енергію, накопичувати її надлишок і підтримувати живлення обладнання під час перебоїв у зовнішній мережі.

Інвертор пропонує шість налаштовуваних часових інтервалів для заряджання та розряджання акумуляторів. Користувач може організувати накопичення енергії в години вигідного тарифу, задати пріоритет сонячної генерації або зберегти необхідний резерв на випадок аварії. Підтримка AC-coupling спрощує модернізацію вже діючої сонячної станції, а сумісність із генератором дає змогу спрямовувати вироблену ним енергію не лише до навантаження, а й в акумуляторну систему.

Модель підходить для об’єктів, де споживання за фазами розподілене нерівномірно: інвертор підтримує 100% несиметричний вихід і здатний віддавати через окрему фазу до половини номінальної потужності. Для розширення системи передбачена паралельна робота до десяти інверторів, а зв’язок із зовнішнім обладнанням забезпечують інтерфейси RS485, RS232 і CAN. Корпус IP65, вбудований комплекс електричних захистів та інтелектуальне повітряне охолодження допомагають підтримувати стабільну роботу обладнання в широкому діапазоні умов.

Специфікації:

• 10 000 Вт — номінальна активна потужність на вході та виході AC.
• 20 000 Вт — максимально допустима підключувана потужність сонячного масиву.
• 2/2+2 — кількість MPPT-трекерів і розподіл підключуваних PV-стрінгів.
• 11 000 ВА — гранична повна потужність входу та виходу змінного струму.
• 45 А — максимальний безперервний струм наскрізної передачі енергії з мережі до навантаження.
• 210 А — найбільший струм розряджання акумуляторного накопичувача.
• 160 В — стартова напруга фотоелектричного входу.
• 40–60 В — робочий діапазон напруги акумуляторної системи.
• 97,6% — максимальний коефіцієнт перетворення енергії.
• Понад 99% — ефективність відстеження точки максимальної потужності MPPT.
• 6 періодів — кількість програмованих інтервалів заряджання та розряджання батареї.
• Свинцево-кислотні або літій-іонні — сумісні типи акумуляторів.
• 16 000 Вт — максимальна вхідна потужність від сонячних панелей.
• 800 В — гранично допустима напруга на PV-вході.
• 200–650 В — робочий діапазон регулювання MPPT.
• 210 А — максимальний струм заряджання акумулятора.
• Автоматичне узгодження з BMS — стратегія керування літій-іонною батареєю.
• 1 — кількість акумуляторних входів.
• 550 В — номінальна напруга фотоелектричного входу.
• 26+26 А — максимальний робочий струм двох груп PV-входів.
• 39+39 А — граничний струм короткого замикання фотоелектричних входів.
• 15,2/14,5 А — номінальний вхідний і вихідний струм AC.
• 16,7/16 А — максимальний вхідний і вихідний струм AC.
• 20 000 Вт протягом 10 секунд — короткочасна пікова потужність під час автономної роботи.
• Від 0,8 з випередженням до 0,8 з відставанням — діапазон налаштування коефіцієнта потужності.
• 220/380 або 230/400 В, 0,85Un–1,1Un — номінальна напруга та допустимий мережевий діапазон.
• 50 Гц за діапазону 45–55 Гц або 60 Гц за діапазону 55–65 Гц — підтримувані параметри частоти.
• 3L+N+PE — схема трифазного мережевого підключення.
• Менше ніж 3% за номінальної потужності — коефіцієнт гармонічних спотворень вхідного струму THDi.
• Менше ніж 0,5% In — рівень постійної складової струму, що подається в мережу.
• 97% — європейський показник ефективності перетворення.
• 100% несиметричне навантаження, до 5 кВт на окремій фазі — можливості розподілу вихідної потужності.
• До 10 пристроїв — кількість інверторів для паралельної мережевої або автономної роботи.
• Паралельне підключення декількох батарей — можливість масштабування акумуляторного резерву.
• Накопичення енергії від дизельного генератора — підтримуваний режим резервного електропостачання.
• AC-coupling — можливість інтеграції в раніше встановлену сонячну електростанцію.
• TYPE II для DC і TYPE II для AC — клас вбудованого захисту від імпульсних перенапруг.
• Контроль зворотної полярності DC, перевантаження та короткого замикання AC, температури, перенапруги, залишкового струму, опору ізоляції та постійної складової — вбудовані захисні функції.
• Захист від острівного режиму, вимикач DC і моніторинг компонентів системи — додаткові засоби безпечної експлуатації.
• AFCI опціонально — можливість застосування дугового захисту фотоелектричних кіл.
• RS485, RS232 і CAN — комунікаційні інтерфейси інвертора.
• GPRS, Wi-Fi, Bluetooth, 4G або LAN — доступні варіанти моніторингу за умови використання відповідного модуля.
• Від –40 до +60 °C з обмеженням потужності вище +45 °C — діапазон робочої температури.
• 0–100% — допустимий рівень відносної вологості навколишнього повітря.
• До 3000 м — дозволена висота встановлення над рівнем моря.
• Не більше ніж 55 дБ — заявлений рівень шуму.
• IP65 — ступінь захисту корпусу від пилу та водяних струменів.
• Без гальванічної розв’язки — топологія силової частини інвертора.
• OVC II для DC і OVC III для AC — категорії перенапруги.
• 38,6×66×25 см — розміри корпусу без урахування роз’ємів і монтажних кронштейнів.
• 35,2 кг — маса інвертора.
• 5 або 10 років — можливий гарантійний строк, що залежить від місця встановлення та чинної політики виробника.
• IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99 і VDE-AR-N 4105 — підтримувані мережеві нормативи.
• IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1 та IEC/EN 62109-2 — стандарти безпеки й електромагнітної сумісності.
