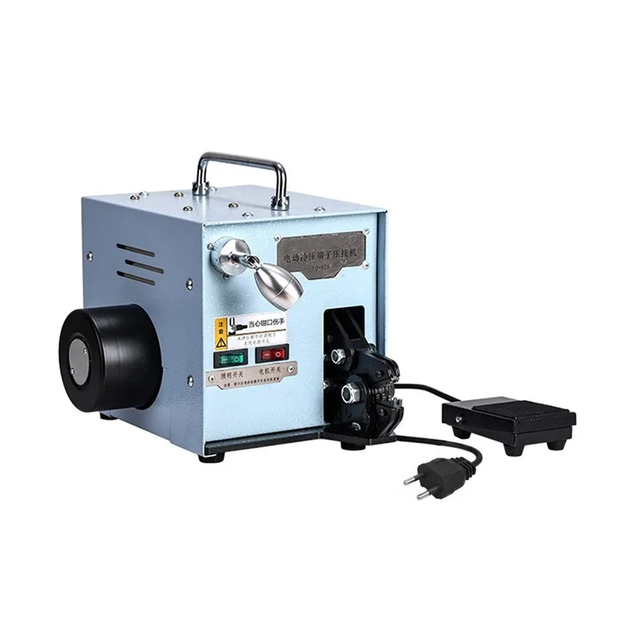

Електричний прес для обтискання клем YQ-02A, апарат для холодного пресування наконечників 220V 60W

Електричний апарат для холодного обтискання кабельних наконечників та клем YQ-02A — напівавтоматичне обладнання для якісного та швидкого з'єднання проводу з наконечником без нагрівання. Пристрій замінює ручну роботу з обтискними кліщами, суттєво прискорюючи процес та знижуючи навантаження на руки при серійному виготовленні кабельної продукції, джгутів проводки та електричних з'єднань.

Призначення та застосування
Апарат призначений для обтискання найрізноманітніших типів наконечників і клем: ізольованих та неізольованих кабельних наконечників, гільзових (трубчастих) наконечників для багатожильного проводу, роз'ємів Dupont, коаксіальних наконечників, а також наконечників типу "лопатка" (2.8/4.8/6.3мм). Використовується на виробництвах кабельної продукції, у майстернях з ремонту електротехніки, при виготовленні джгутів проводки для промислового обладнання, при складанні електрощитів та розподільчих систем — всюди, де потрібне масове якісне обтискання наконечників.

Принцип роботи

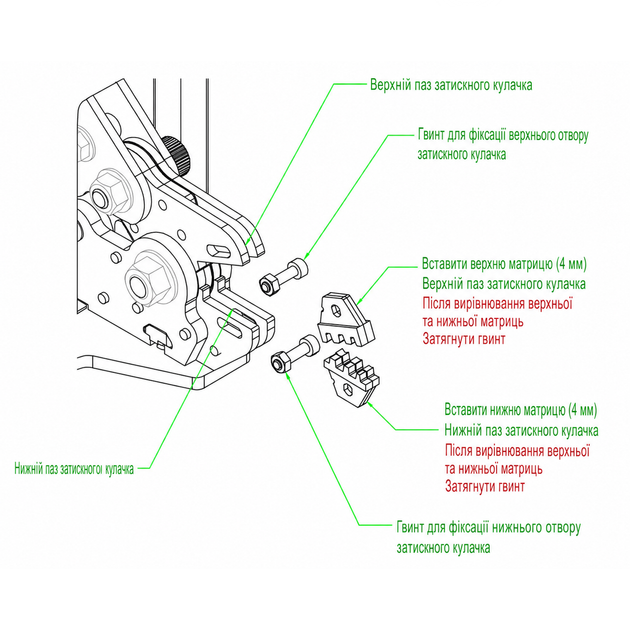

Оператор лівою рукою утримує наконечник разом із зачищеним проводом, вставляє їх у відповідний паз змінної матриці (насадки) під потрібний переріз проводу, після чого натискає ножну педаль. Верхня та нижня частини матриці стискаються під керуванням електродвигуна, обтискаючи наконечник на проводі, потім автоматично повертаються у вихідне положення. Один цикл обтискання займає приблизно 1-2 секунди.

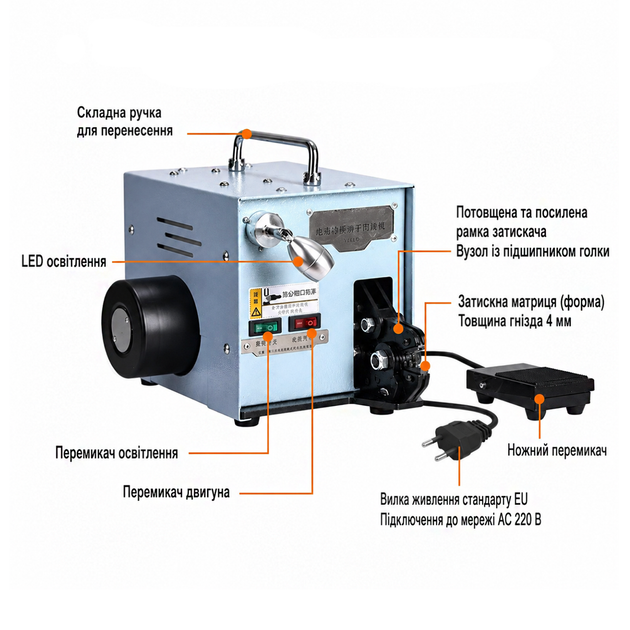

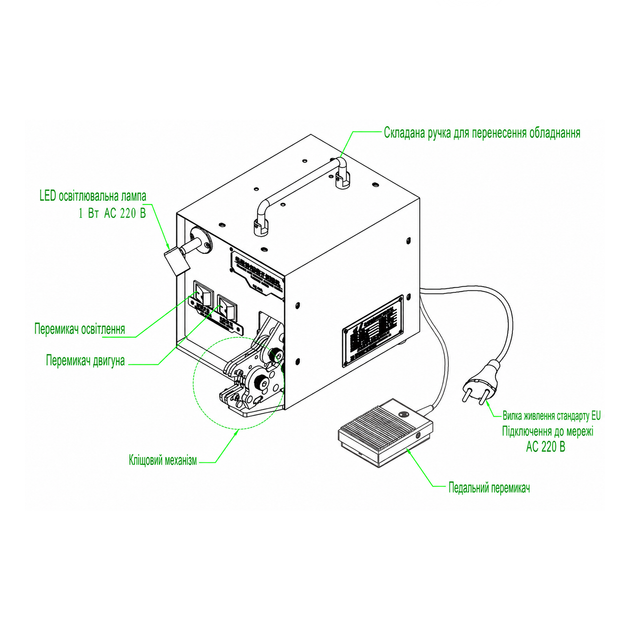

Керування

• Вимикач освітлення — вмикає LED-підсвітку робочої зони

• Вимикач двигуна — головне живлення приводного механізму

• Ножна педаль — запуск циклу обтискання (звільняє руки оператора)

• Перемикач режиму щелепи "безперервний/точковий" — для одиночних циклів чи серійної роботи

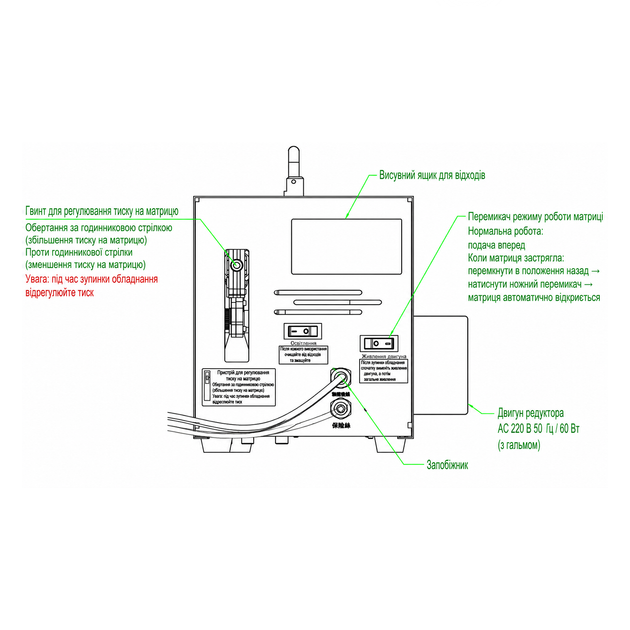

• Перемикач "вперед/назад" — реверс ходу щелепи, використовується для звільнення затиснутого наконечника

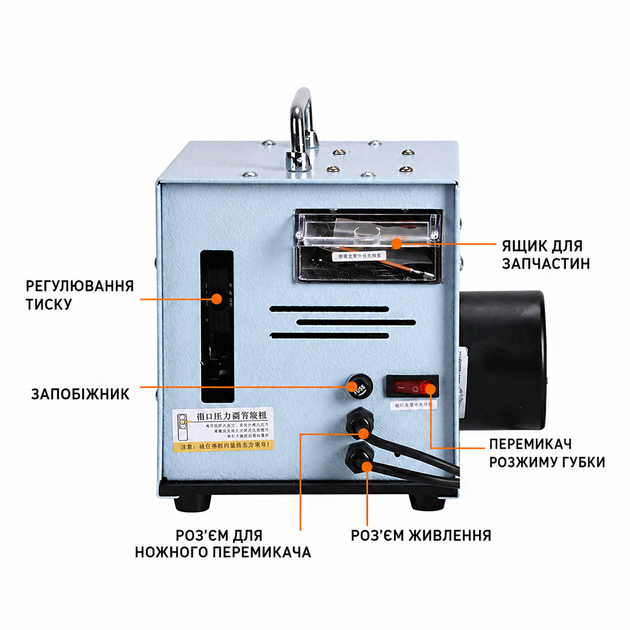

• Регулювальний гвинт тиску щелепи — точне налаштування сили обтискання під тип наконечника

• Висувна шухляда — для зберігання змінних насадок та дрібних деталей

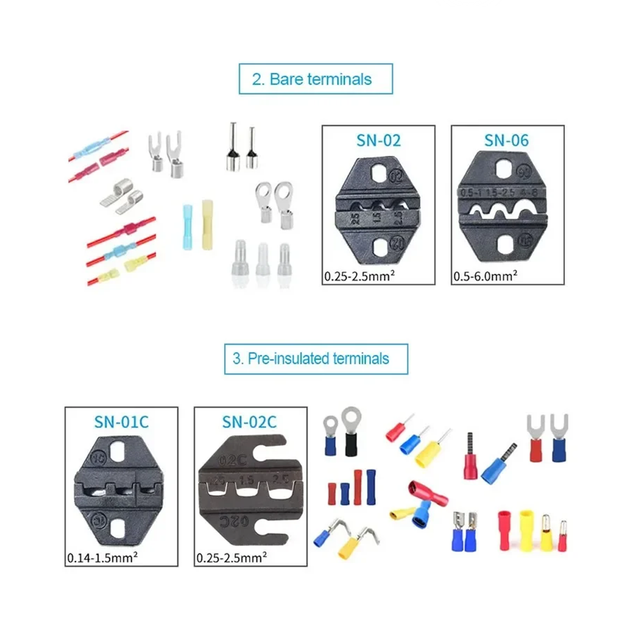

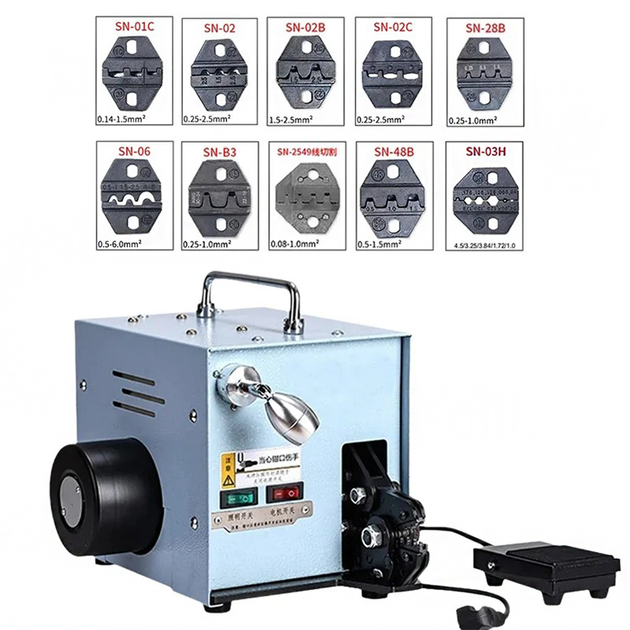

Змінні насадки/матриці (в комплекті)

SN-01C — 0.14-1.5мм² — ізольовані наконечники
SN-02 — 0.25-2.5мм² — неізольовані наконечники
SN-02B — 1.5-2.5мм² — наконечники-лопатки 4.8/6.3мм
SN-02C — 0.25-2.5мм² — ізольовані наконечники
SN-28B — 0.25-1.0мм² — наконечники-лопатки малого перерізу
SN-06 — 0.5-6.0мм² — неізольовані наконечники (широкий діапазон)
SN-B3 — 0.25-1.0мм² — наконечники малого перерізу
SN-2549 — 0.08-1.0мм² — роз'єми Dupont (з функцією обрізки)
SN-48B — 0.5-1.5мм² — наконечники-лопатки 2.8/4.8/6.3мм
SN-03H — 4.5/3.25/3.84/1.72/1.0 — коаксіальні/спеціальні контакти

Технічні характеристики:

• Вхідна напруга: AC 220V, 50Гц

• Потужність двигуна: 60W

• Потужність освітлення: 1W (LED-лампа 220V)

• Швидкість одного циклу обтискання: 1.0 с/такт

• Швидкість безперервного обтискання: 2.0 с/цикл

• Товщина посадкового паза матриці: 4мм

• Висота змикання матриці: 10.2мм

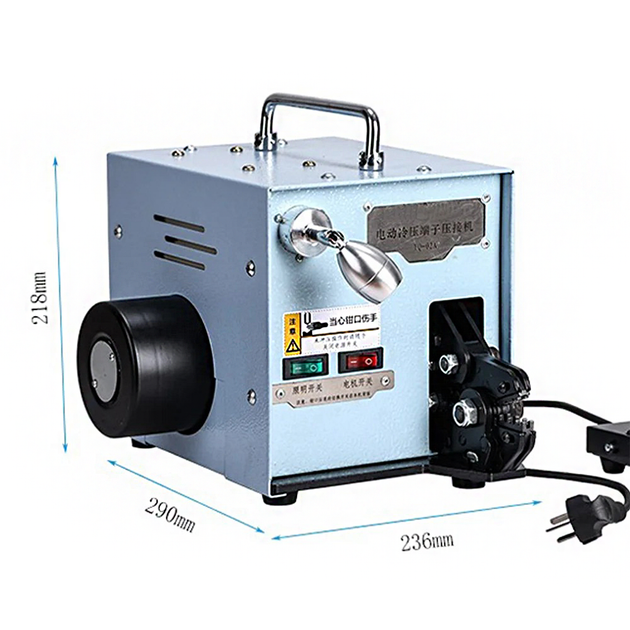

• Габарити: 236×218×290мм (Ш×В×Д)

• Вага: 12 кг

Особливості та застереження

- Пристрій призначений виключно для обтискання холоднопресованих наконечників — не використовувати як кліщі, плоскогубці чи інший ручний інструмент
- Не занурювати у воду, не використовувати надворі (без захисту від вологи)
- Під час роботи не витягувати вилку з розетки та не вимикати двигун
- Кришка двигуна нагрівається під час роботи — це нормальне явище
- Кліщі та LED-лампа — витратні деталі
