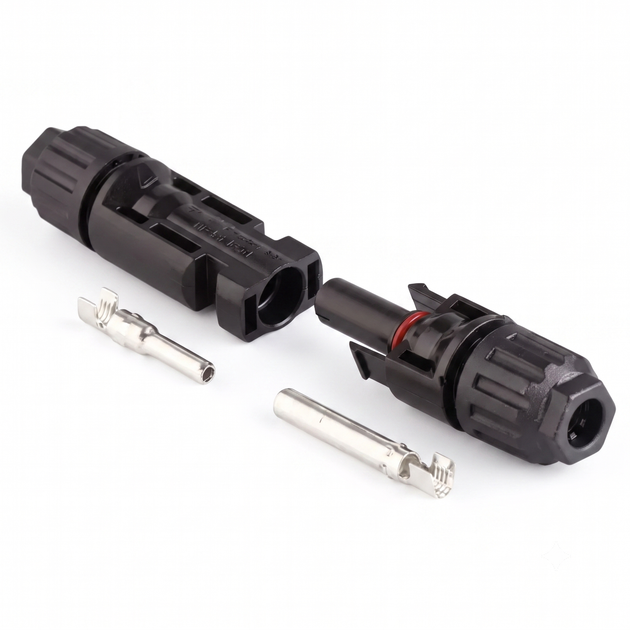

Роз’єм MC4 - це стандартний герметичний конектор, призначений для надійного та безпечного з'єднання фотоелектричних кабелів у сонячних електростанціях будь-якого типу (від домашніх автономних систем до промислових СЕС). Комплект складається з двох частин («тато» та «мама») з внутрішніми металевими контактами під обтискання.
Корпус роз'ємів виготовлений із високоміцного інженерного пластику (PPO), стійкого до ультрафіолетового випромінювання, озону, високих температур та механічних навантажень. Ступінь захисту IP67 та якісне ущільнювальне гумове кільце повністю виключають потрапляння вологи, пилу та бруду всередину з'єднання, гарантуючи безперебійну роботу на відкритому повітрі протягом багатьох років.
Ключові переваги та особливості:
-
Висока надійність з'єднання: Внутрішні контакти з лудненої міді мають низький опір ($\le 0.5\text{ мОм}$), що мінімізує втрати потужності та запобігає нагріванню під навантаженням.
-
Самофіксувальний механізм (Snap-in lock): Забезпечує міцне зачіплення частин роз'єму, виключаючи випадкове розмикання кола під дією вітру чи натягу кабелю.
-
Всепогодна захищеність IP67: Силіконове ущільнювальне кільце надійно ізолює контактну групу від дощу, снігу та пилу.
-
Широка сумісність: Призначені для стандартного сонячного кабелю перерізом від 2.5 до 6 мм² (14–10 AWG).
-
Стійкість до екстремальних умов: Діапазон робочих температур від -40°C до +85°C дозволяє використовувати конектори в будь-яких кліматичних зонах.
Сфери застосування:
-
Сонячні електростанції (СЕС): З'єднання сонячних панелей між собою у послідовні чи паралельні ланцюги (стринги).
-
Підключення інверторів та контролерів заряду: Надійне підведення постійного струму (DC) від фотополя до обладнання.
-
Портативні та автомобільні сонячні системи: Підключення панелей на автобудинках (кемперах), катерах або виносних сонячних батареях.
Технічні характеристики
| Параметр | Значення |
| Тип роз'єму | MC4 (комплект: тато + мама) |
| Номінальна напруга | до 1000 В DC |
| Номінальний струм | 30 А |
| Переріз сумісного кабелю | 2.5 – 6 мм² (14–10 AWG) |
| Контактний опір | ≤0.5 мОм |
| Ступінь захисту | IP67 (герметичний) |
| Спосіб підключення контакту | Обтискання (crimping) |
| Матеріал корпусу | PPO (поліфеніленоксид, УФ-стійкий) |
| Матеріал контактів | Луджена мідь |
| Робоча температура | від -40 °C до +85 °C |
| Розміри одного роз'єму | ~ 56–57 х 19 мм |
| Вага комплекту (пари) | 20 г |

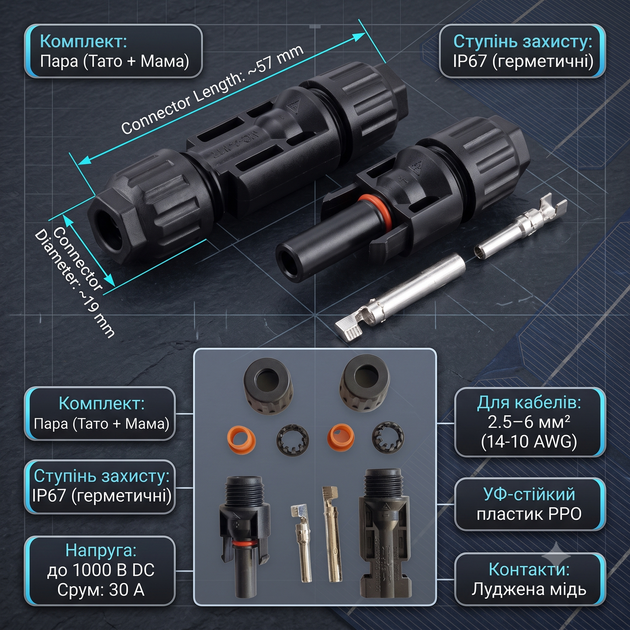

Комплектація:
-
Корпус роз'єму MC4 «тато» (Male) з ущільнювачем — 1 шт.
-
Корпус роз'єму MC4 «мама» (Female) — 1 шт.
-
Металевий штирьовий контакт (луджена мідь) — 2 шт. (для обидвох частин).
-
Захисне пакування — 1 шт.
