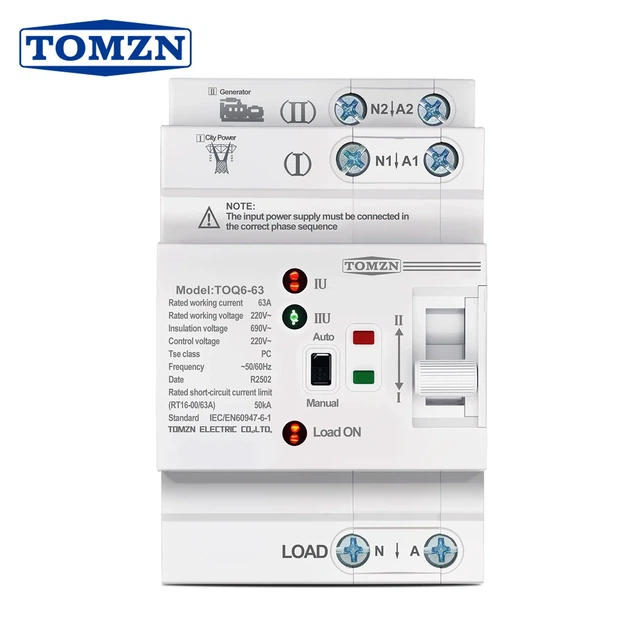

Автоматичний перемикач резерву (АВР) TOMZN TOQ6-63
TOMZN TOQ6-63 — це автоматичний перемикач резерву нового покоління, призначений для безперервного живлення електроспоживачів шляхом автоматичного або ручного перемикання між основним і резервним джерелом електроенергії.
Дана модель є покращеною та оновленою версією серії TQ5. У порівнянні з попереднім поколінням, TOQ6 отримав більш компактний корпус, оптимізовану внутрішню компоновку та зручніше маркування, що значно спрощує монтаж у сучасних електрощитах і дозволяє ефективніше використовувати простір.
АВР постійно контролює напругу на пріоритетному вході (Вхід I). У разі зникнення напруги або виходу її параметрів за допустимі межі, пристрій автоматично перемикає навантаження на резервне джерело (Вхід II). Після відновлення напруги на основному вводі живлення автоматично повертається назад.
Перемикання може виконуватися як в автоматичному, так і в ручному режимі, що дозволяє використовувати пристрій у різних сценаріях — від повністю автономної роботи до сервісного або тестового керування.
TOMZN TOQ6-63 підходить для використання в житлових будинках, квартирах, офісах, серверних, майстернях та інших об’єктах, де важливо забезпечити стабільне електроживлення у разі перебоїв основної мережі.
Пристрій виконує виключно функцію перемикання джерел живлення та не призначений для керування запуском генераторів або інверторів. Коректна робота гарантується лише за умови правильного підключення та дотримання рекомендацій з монтажу.
Характеристики:
- Основні:
- Виробник: TOMZN
- Країна виробник: Китай
- Тип пристрою: Автоматичний перемикач резерву (АВР)
- Тип спрацьовування: Електромеханічний
- Кількість полюсів: 2P / 4P (опціонально)
- Тип монтажу: На DIN-рейку
- Матеріал корпусу: Пластик
- Нейтраль: Так
- Електричні:
- Номінальний струм: 63 А
- Номінальна напруга: AC 230 В
- Частота: 50 Гц
- Час перемикання: до 20 мс
- Ізолююча напруга: AC 690 В
- Енергоспоживання в режимі очікування: < 1 Вт
- Ресурс:
- Електрична зносостійкість: 2000 циклів
- Механічна зносостійкість: 5000 циклів
- Габарити та вага:
- Кількість модулів: 6
- Габарити (В×Ш×Г): приблизно 110 × 102 × 78 мм
- Вага: близько 0,8 кг
- Відповідність стандартам
- IEC 60947-6-1
Особливості:
- Автоматичне та ручне перемикання між основним і резервним джерелом
- ⚡ Пріоритет основного вводу (Вхід I)
- ⏱ Дуже швидке перемикання, практично непомітне для електроприладів
- LED-індикація режимів роботи
- Зручний монтаж на DIN-рейку
- Посилені контакти та корпус з негорючого пластику
- Підтримка нейтралі (N)
- Компактний форм-фактор для стандартних електрощитів
Примітки:
- ⚠ Усі роботи з підключення та налаштування повинні виконуватись виключно кваліфікованим електриком.
- Перемикання режимів (AUTO / MANUAL)
- Заборонено перемикати режими під напругою. Перед зміною режиму необхідно повністю знеструмити обидва джерела живлення.
- Захист АВР
- Робота без реле напруги або стабілізатора значно підвищує ризик виходу пристрою з ладу та не є гарантійним випадком.
- Рекомендована схема підключення
- Основна мережа → реле напруги / стабілізатор → АВР → навантаження (інвертор, генератор тощо).
- Нейтраль (N–PE bond)
- Для коректної роботи з генераторами та інверторами з «плаваючим нулем» може знадобитися організація штучного нуля.
- У режимі bypass таке з’єднання заборонене.
- Мінімальна потужність резервного джерела
- Не менше 1100 Вт (≈5 А).
- Заборона зустрічного струму
- Заборонено підключати портативні інвертори (EcoFlow, Bluetti тощо) до тієї ж мережі для одночасної зарядки та живлення через АВР.
- Функціональні обмеження
- АВР не має додаткових керуючих контактів для автоматичного запуску генератора або інвертора.
Комплектація:
- Автоматичний перемикач резерву TOMZN TOQ6
- Інструкція користувача
- Заводська упаковка
