Автоматичний перемикач FUERS ATS-63/2P 220В Білий

Автоматичний перемикач резервного живлення 63А 220В FUERS ATS-63/2P, автомат введення резерву АВР, дозволить швидко перемикатися між основною та резервною лініями живлення. Найчастіше подібні перемикачі використовуються для автоматичного перемикання між міською електричною мережею та мережею резервного живлення» (генератором, зарядною станцією, фотоелектричними системами), тим самим забезпечуючи безперебійне живлення. Особливістю моделі є високий показник робочого струму, робота в ручному або автоматичному режимі, можливість встановлення на DIN-рейку та якісні компоненти всередині.

Представлена модель є перемикачем класу PC, для якого характерне нечасте перемикання. Перемикач має двопозиційну конструкцію, де перший ввід (А) використовується як основний, а резервний (В) — для перемикання у разі відключення основного живлення. Автоматичний перемикач такого типу підходить для систем змінного струму з частотою 50–60 Гц, де номінальний струм становить не більше 63 А. Конструкція класу PC передбачає довговічність і надійність, що робить її придатною для різних умов — від житлових будинків до комерційних приміщень.

Основна функція автоматичного перемикача резервного живлення полягає у швидкому перемиканні між лініями живлення. Таким чином, у разі відключення основного живлення (А) пристрій автоматично перемикається на резервне джерело живлення (B) для продовження роботи. Швидкість перемикання між режимами становить менше 50 мілісекунд, що дозволяє ефективно вирішувати проблеми, спричинені раптовим відключенням електроенергії або сильним падінням рівня напруги в мережі.

Перемикач живлення цієї моделі підтримує як «автоматичний», так і «ручний» режим перемикання. Ручний перемикач дешевший, проте менш зручний: коли зникає світло, потрібно самостійно йти до щита та вмикати резервне живлення. Перемикач з автоматичним режимом усе робить самостійно, ніби «збою живлення» і не було. Під час вибору «автоматичного режиму» (AUTO) перемикати лінії вручну не можна. Для перемикання «вручну» потрібно спочатку змінити режим роботи на «ручний» (MANU), і лише після цього перемикати основний перемикач.

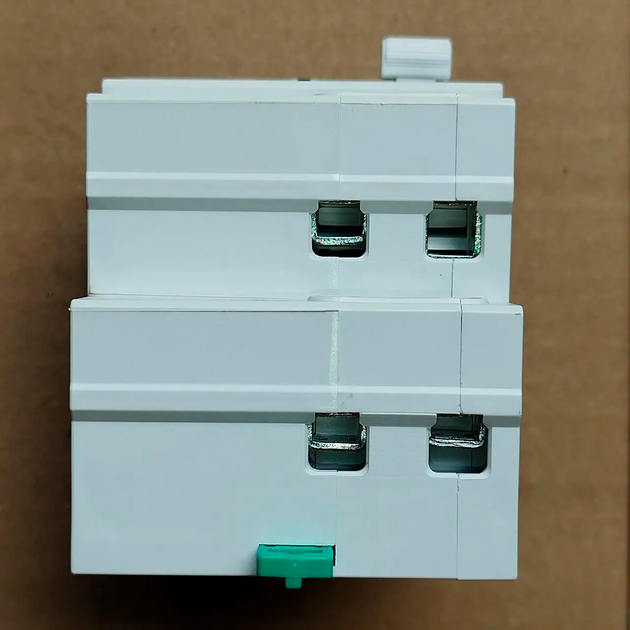

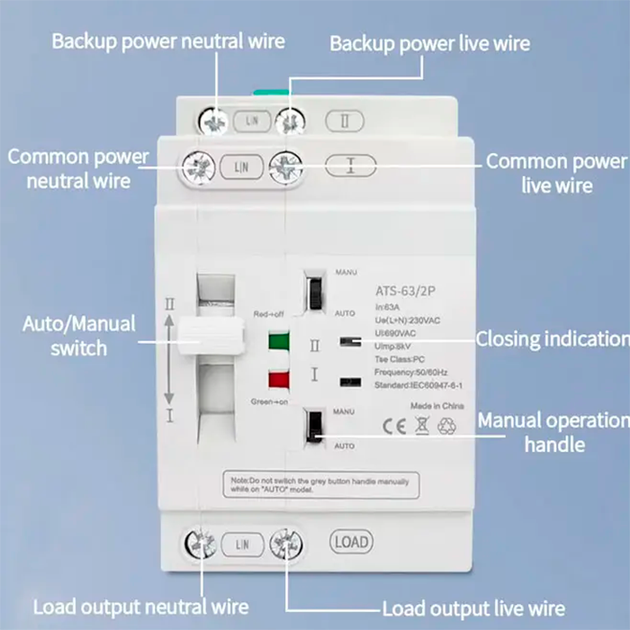

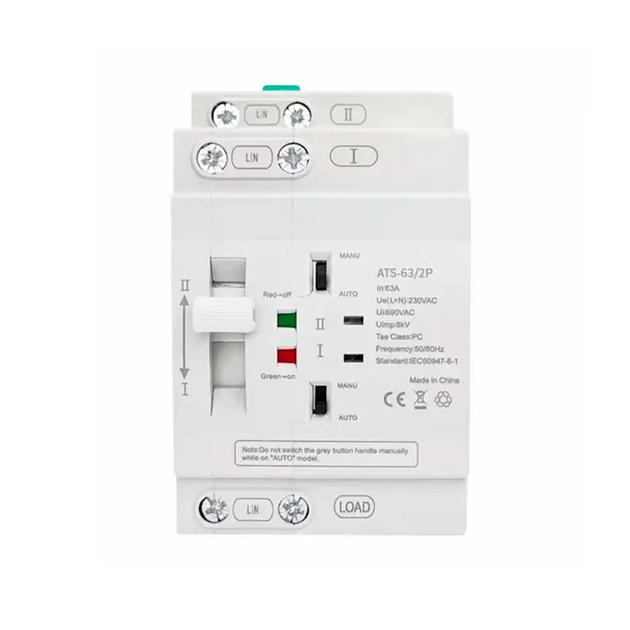

Корпус перемикача виконаний із міцного пластику та має кріплення на DIN-рейку. На передній панелі знаходяться всі елементи керування та індикатори стану. Завдяки індикаторам видно, яка лінія живлення використовується, а перемикачі AUTO і MANU дозволяють перемикатися між автоматичним і ручним режимами. У верхній частині знаходяться 2 пари контактів для підключення ліній живлення, а в нижній частині розташовані контакти для «навантаження». Необхідно дотримуватися правильності підключення всіх «нулів» і чергування фаз.

Перемикачі подібного типу особливо важливі в тих місцях, де електропостачання є критично важливим, наприклад, у лікарнях, дата-центрах, на великих виробництвах, у метро тощо. Однак через здешевлення виробництва все частіше подібні перемикачі використовуються в побуті — у приватних будинках і квартирах, де є системи автономного живлення. Перемикач резервного живлення — це ціла система складних механізмів, оскільки всередині знаходяться датчики, реле та контролери, які стежать за напругою, частотою та іншими параметрами. Детальну відеоінструкцію до цього пристрою можна переглянути на нашому YouTube-каналі.

Особливості

- Можливість швидкого перемикання між основною та додатковою лініями живлення.

- Наявність функцій автоматичного та ручного перемикання.

- Підтримка роботи з напругою 220–230 В (змінний струм).

- Максимальна сила струму, підтримувана пристроєм, становить 63 А.

- Наявність двох полюсів і можливість встановлення на DIN-рейку.

- Швидкий час перемикання між різними станами — менше 50 мс.

- Тривалий термін служби електроніки та якісні компоненти всередині.

Характеристики

- Тип (клас): PC.

- Режими перемикання: автоматичний або ручний.

- Максимальний струм навантаження: 63 А.

- Робоча напруга: 220–230 В (змінний струм).

- Робоча частота: 50 / 60 Гц.

- Кількість полюсів: 2.

- Номінальна напруга ізоляції Ui: 690 В.

- Номінальна імпульсна витримувана напруга: 8 kV.

- Термін служби (ручне перемикання): понад 5000 разів.

- Термін служби (електронне перемикання): понад 1500 разів.

- Час перемикання контактора: < 50 мс.

- Час переналаштування обладнання: < 50 мс.

- Час переналаштування при поверненні: < 50 мс.

- Час вимкнення живлення: < 50 мс.

- Встановлення на DIN-рейку: так.

- Матеріал: пластик + метал.

- Робоча температура: -5 °C ~ +40 °C.

- Розмір: 116 х 95 х 67 мм.

- Вага: 400 г.

Комплектація

- Автоматичний перемикач резервного живлення 63А 220В FUERS ATS-63/2P — 1 шт.

- Керівництво користувача (англ.) — 1 шт.
