Автоматичне введення резерву АВР TOMZN TOQ6 L+N 2P 230 V 63 A перемикач живлення однофазний 2х полюсній (19633)

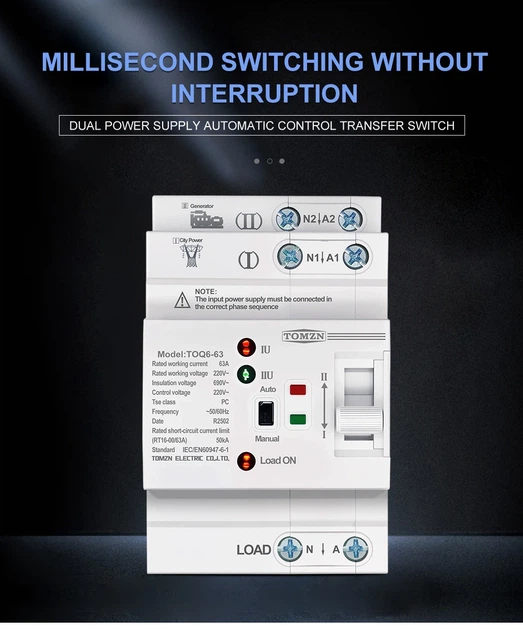

TOMZN TOQ6-63/2P — автоматичний перемикач двох джерел живлення для однофазних мереж L+N з робочою напругою 220-240 В і номінальним струмом 63 А. Пристрій призначений для автоматичного перемикання між міською електромережею та генератором. Час перемикання становить менш ніж 50 мс, що дає змогу швидко відновити живлення під'єднаного навантаження у разі зміни стану основного джерела.

Переваги

• Автоматичне перемикання: забезпечує перемикання навантаження між двома джерелами живлення без потреби ручного керування.

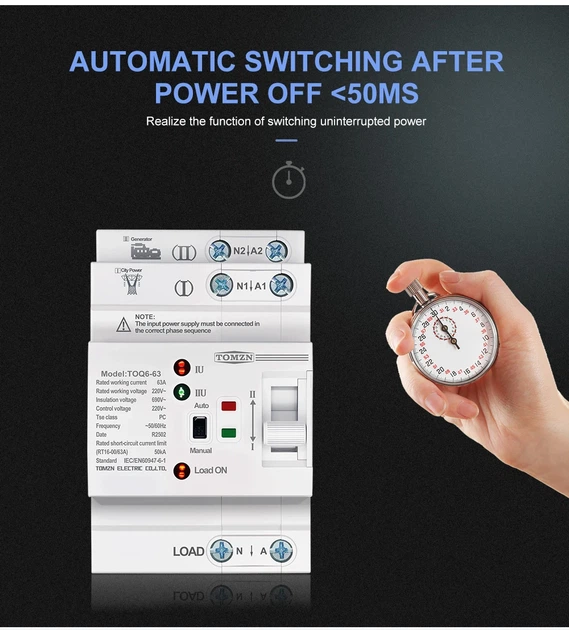

• Швидке перемикання: час перемикання становить менш ніж 50 мс, що допомагає мінімізувати перерву в електропостачанні.
• Робота з мережею та генератором: призначений для використання з міською електромережею та генератором як два джерела живлення.
• Номінальний струм 63 А: призначений для роботи в електричних ланцюгах із струмом до 63 А.
• Двополюсне виготовлення: конструкція 2P призначена для комутації двох провідників однофазної лінії L+N.
• Висока електрична міцність: номінальна напруга ізоляції становить 690 В, а номінальна імпульсна напруга, що витримується — 8 кВ.
• Безпечне перемикання: PC-клас дає змогу перемикатися під навантаженням без утворення струму короткого замикання між джерелами.

Особливості

• Робоча напруга: пристрій працює в однофазній системі L+N з напругою 220-240 В і частотою 50-60 Гц.

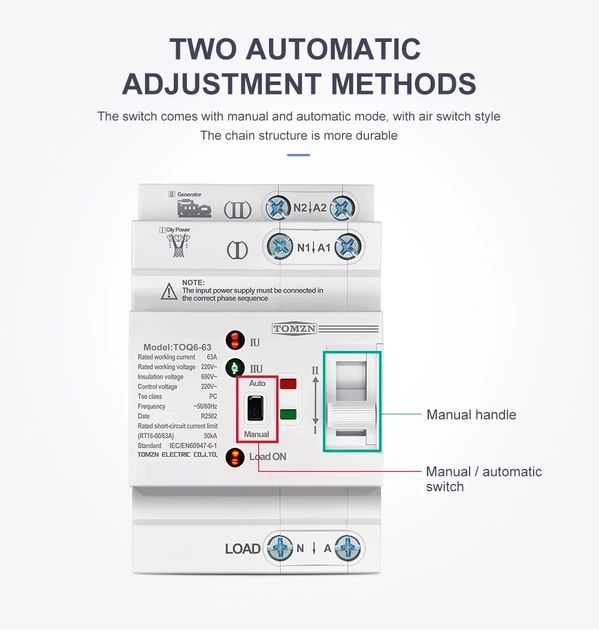

• Автоматичний режим: перемикання між джерелами виконується автоматично залежно від стану живлення.
• Клас застосування: AC-31B.
• Час перемикання контактора: менш ніж 50 мс.
• Час зворотного перемикання: менш ніж 50 мс.
• Електричний ресурс: до 1500 циклів перемикання.
• Механічний ресурс: до 5000 циклів перемикання.
• Обмеження застосування: призначений для міської електромережі та генератора, не розрахований на використання з PV-системами й інверторами.

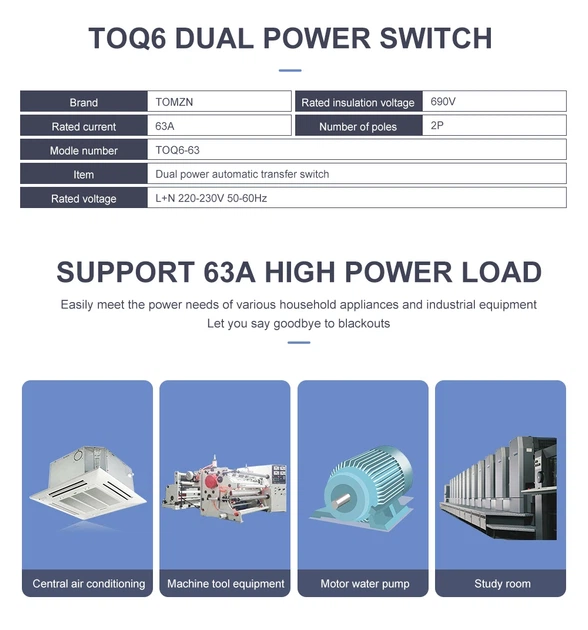

Характеристики

• Модель: TOMZN TOQ6-63/2P
• Тип: автоматичний перемикач двох джерел живлення
• Кількість полюсів: 2P

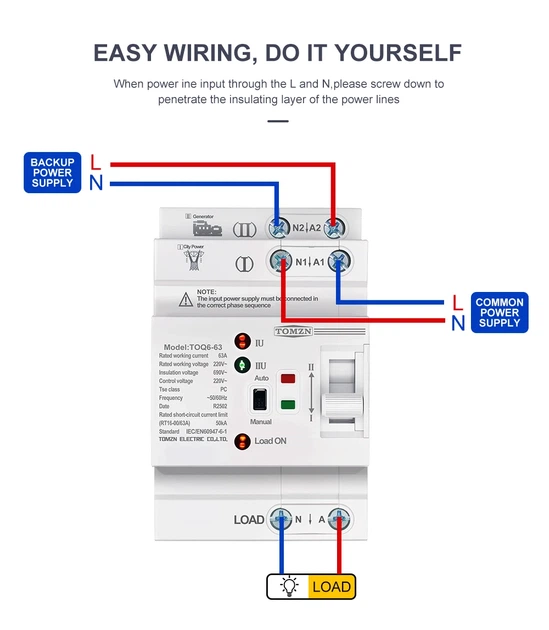

• Схема під'єднання: L+N
• Номінальний струм: 63 А
• Робоча напруга: 220–240 В
• Частота: 50–60 Гц
• Номінальна напруга ізоляції: 690 В
• Номінальна імпульсна напруга, що витримується: 8 кВ
• Номінальний струм короткого замикання Iq: 50 кА
• Номінальна напруга керування: AC 220 В, 50 Гц
• Час перемикання: менш ніж 50 мс
• Механічний ресурс: 5000 циклів
• Електричний ресурс: 1500 циклів
• Категорія застосування: AC-31B
• Джерела живлення: міська електромережа та генератор

Комплектація

• Автоматичне введення резерву АВР TOMZN TOQ6 L+N 2P 230 V 63A
• Інструкція
