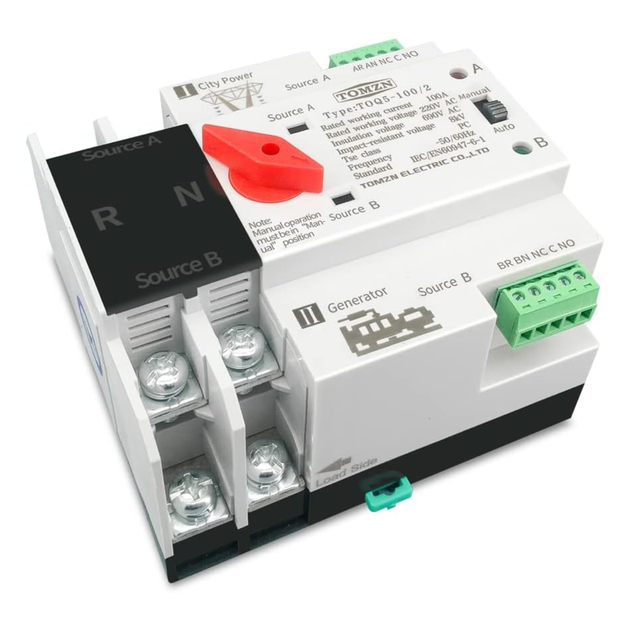

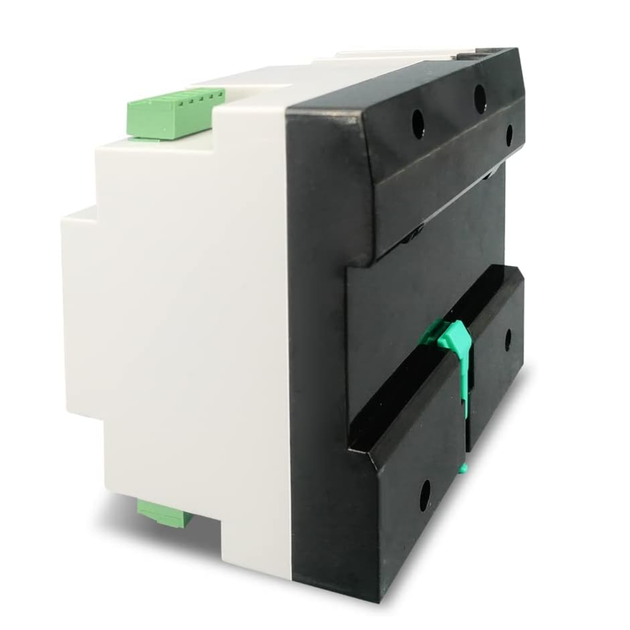

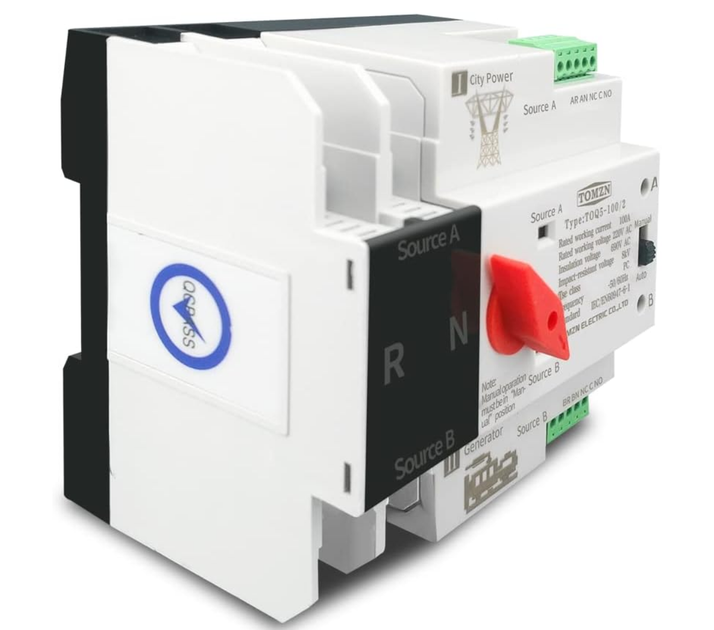

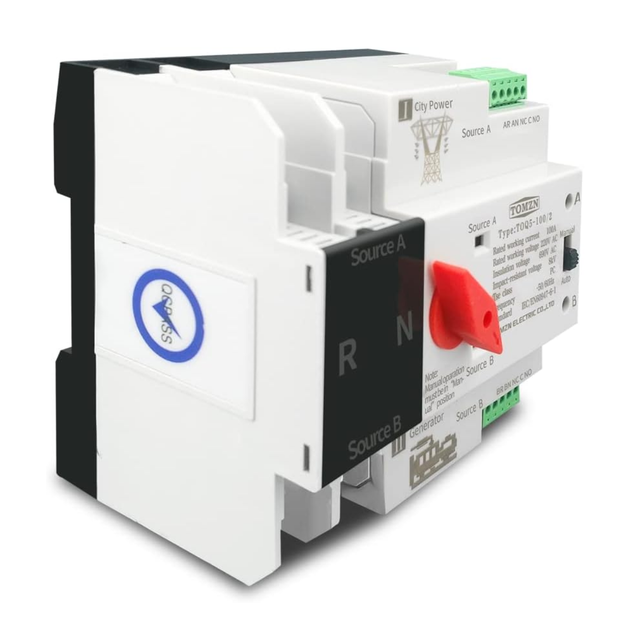

Автомат введення резерву TOMZN TOQ5-100/2P 100 А 2P 220/230 В

Автомат введення резерву TOMZN TOQ5-100/2P 100 А 2P 220/230 В

Автомат введення резерву TOMZN TOQ5-100/2P призначений для автоматичного переключення навантаження між основним і резервним джерелами електроживлення. Пристрій розрахований на номінальний струм 100 А і застосовується в однофазних мережах змінного струму.

Двополюсне виконання 2P забезпечує одночасну комутацію фази і нейтралі. Як основне джерело може використовуватися міська електромережа, а як резервне — генератор або інше сумісне джерело живлення.

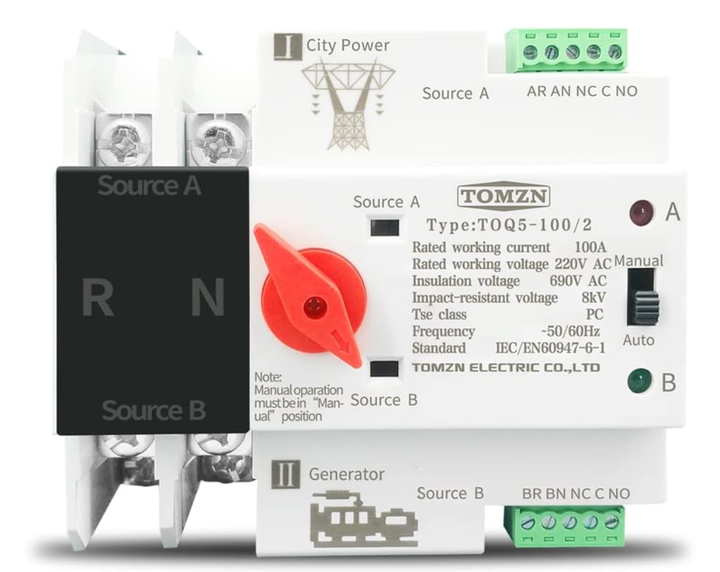

АВР підтримує автоматичний і ручний режими роботи. В автоматичному режимі при зникненні основного живлення пристрій переключає навантаження на доступне резервне джерело, а після відновлення основного живлення може виконати зворотне переключення. Для ручного управління передбачені перемикач Manual/Auto і механічна поворотна ручка.

Переваги

• Номінальний струм 100 А

• Двополюсне виконання 2P

• Комутація фази і нейтралі

• Робота з двома джерелами електроживлення

• Автоматичний і ручний режими

• Світлова індикація джерел A і B

• Можливість підключення резервного генератора

• Механічна ручка для ручного переключення

• Захисні елементи силових клем

Характеристики

• Тип: автомат введення резерву (АВР / ATS)

• Бренд: TOMZN

• Модель: TOQ5-100/2P

• Номінальний струм: 100 А

• Кількість полюсів: 2P

• Кількість фаз: 1 + N

• Номінальна робоча напруга: 220/230 В AC

• Частота: 50/60 Гц

• Напруга ізоляції: 690 В AC

• Витримувана імпульсна напруга: 8 кВ

• Клас пристрою: PC

• Кількість джерел живлення: 2

• Режими переключення: автоматичний / ручний

• Джерело A: основне живлення

• Джерело B: резервне живлення

• Індикація: A / B

• Тип струму: змінний (AC)

• Стандарт: IEC/EN 60947-6-1

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

TOMZN TOQ5-100/2P може застосовуватися в системах резервного електропостачання приватних будинків, офісів, магазинів та інших об'єктів з однофазною мережею. Пристрій дозволяє організувати переключення навантаження між двома підключеними джерелами живлення.

АВР виконує функцію комутації джерел і не замінює окремі пристрої захисту електричного кола. Перед встановленням необхідно перевірити відповідність параметрів мережі характеристикам пристрою, а монтаж і підключення рекомендується виконувати кваліфікованому спеціалісту з дотриманням схеми виробника та вимог електробезпеки.
