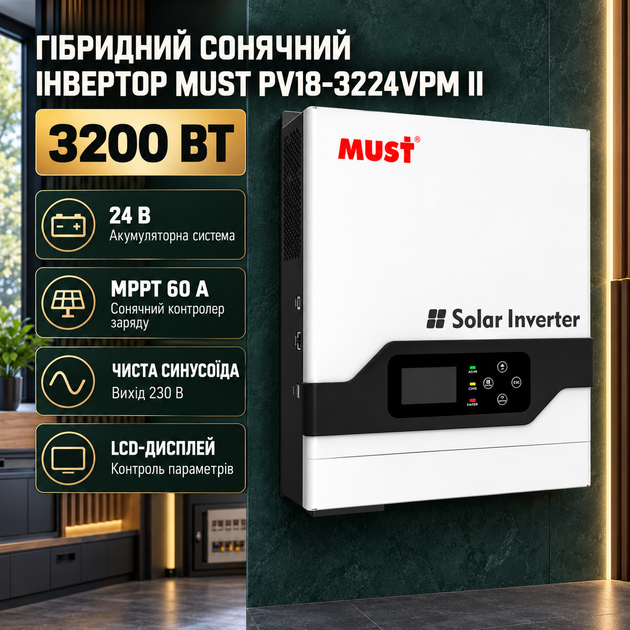

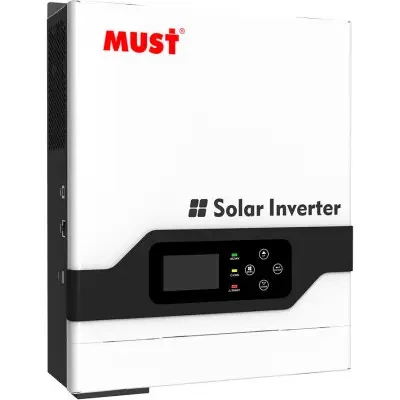

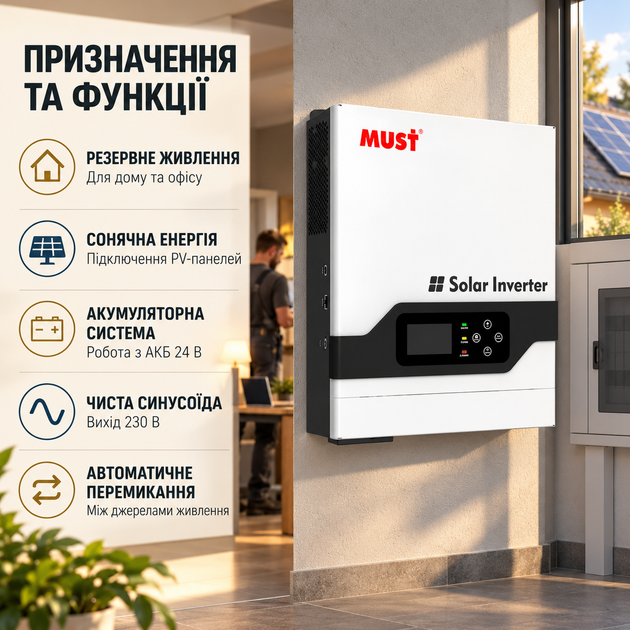

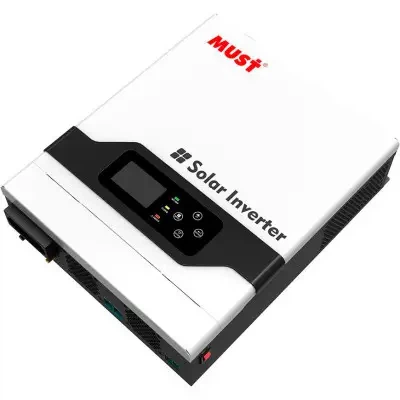

Гібридний сонячний інвертор Must PV18-3224VPM II 3200 Вт 24 В з MPPT контролером 60 А чистою синусоїдою 230 В та підтримкою BMS

Гібридний сонячний інвертор Must PV18-3224VPM II — багатофункціональне обладнання для організації автономного та резервного електропостачання житлових будинків, квартир, офісів, майстерень і технічних приміщень. Пристрій об'єднує функції перетворювача постійного струму, мережевого зарядного пристрою та MPPT-контролера сонячних панелей. Завдяки такій конструкції одна система може використовувати енергію від акумуляторних батарей, сонячних модулів і зовнішньої електромережі, забезпечуючи живлення підключеного обладнання відповідно до вибраного режиму роботи.

Номінальна вихідна потужність інвертора становить 3200 Вт, а короткочасна пікова потужність досягає 6400 ВА. Пристрій формує змінну напругу 230 В із чистою синусоїдальною формою сигналу, що дозволяє використовувати його з широким спектром сумісної побутової та електронної техніки. Інвертор підходить для організації живлення освітлення, комп'ютерів, телевізорів, маршрутизаторів, систем відеоспостереження, телекомунікаційного обладнання та інших електроприладів у межах допустимого навантаження. Під час підключення насосів, холодильників та обладнання з електродвигунами необхідно враховувати їхню пускову потужність.

Must PV18-3224VPM II розрахований на роботу з акумуляторною системою номінальною напругою 24 В. Для накопичення електроенергії можна використовувати відповідні свинцево-кислотні акумулятори, включно з AGM і GEL, а також сумісні літієві батареї LiFePO4. Налаштування заряджання повинні відповідати характеристикам конкретної акумуляторної системи. Для сумісних літієвих накопичувачів передбачена можливість обміну інформацією з BMS через інтерфейс CAN за умови підтримки відповідного протоколу зв'язку.

Для роботи із сонячними панелями інвертор обладнаний вбудованим MPPT-контролером заряду на 60 А. Технологія відстеження точки максимальної потужності допомагає використовувати доступну сонячну енергію відповідно до поточних умов генерації. Максимальна заявлена потужність сонячного масиву становить 1600 Вт, робочий діапазон MPPT — 30–128 В, а максимально допустима напруга холостого ходу сонячних панелей — 160 В DC. Це дозволяє створювати сонячні енергосистеми з урахуванням параметрів підключених фотоелектричних модулів.

Вбудована система заряджання підтримує поповнення заряду акумуляторів від сонячних панелей та електромережі. Максимальний струм сонячного заряджання становить 60 А, струм заряджання від мережі — 60 А, а заявлений максимальний сумарний струм — 120 А. Користувач може налаштовувати пріоритети джерел електроенергії відповідно до потреб об'єкта. Це особливо зручно для систем, у яких сонячна генерація використовується разом з акумуляторами та резервним мережевим живленням.

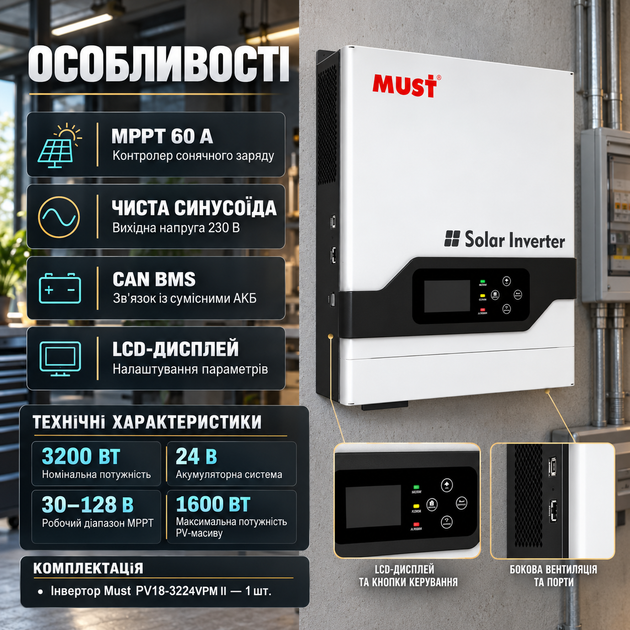

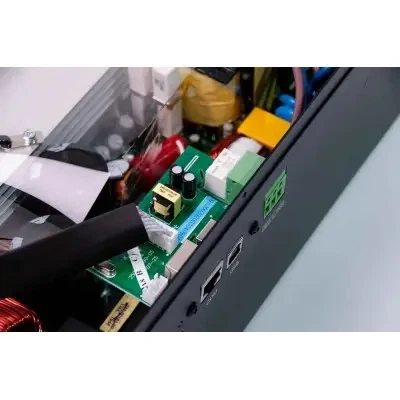

Інвертор оснащений LCD-дисплеєм і кнопковою панеллю керування, за допомогою яких можна контролювати основні параметри роботи, переглядати стан акумуляторів, напругу, навантаження та налаштовувати режими електроживлення. Для підключення зовнішніх систем передбачені інтерфейси USB, RS485 і CAN. Дистанційний Wi-Fi-моніторинг можливий із додатковим сумісним модулем, наявність якого необхідно перевіряти окремо.

У разі зникнення зовнішнього електроживлення Must PV18-3224VPM II підтримує автоматичне перемикання між доступними джерелами енергії. Заявлений час перемикання становить 10 мс у режимі UPS і 20 мс у режимі APL. Металевий корпус, активна система повітряного охолодження та настінний спосіб монтажу дозволяють інтегрувати пристрій у відповідно підготовлену систему електропостачання. Передбачені функції захисту від перевантаження, короткого замикання та надмірного розряджання акумуляторів. Для безпечної експлуатації необхідне правильне встановлення зовнішнього електричного захисту, кабельних з'єднань і заземлення.

Переваги

• Номінальна потужність 3200 Вт — живлення сумісного побутового та офісного електрообладнання.

• Пікова потужність 6400 ВА — короткочасне навантаження в межах заявлених можливостей пристрою.

• Чиста синусоїда 230 В — стабільна форма вихідної напруги для відповідної електротехніки.

• Три функції в одному корпусі — інвертор, зарядний пристрій та MPPT-контролер.

• Акумуляторна система 24 В — можливість накопичення енергії для автономного живлення.

• MPPT-контролер 60 А — керування заряджанням від сонячних модулів.

• Підключення сонячних панелей до 1600 Вт — створення системи сонячної генерації.

• Робочий діапазон MPPT 30–128 В — використання відповідних конфігурацій сонячних панелей.

• Максимальна PV-напруга 160 В — заявлена межа напруги холостого ходу масиву.

• Заряджання від електромережі до 60 А — альтернативне джерело поповнення заряду АКБ.

• Сумарний зарядний струм до 120 А — відповідно до передбачених режимів та обмежень системи.

• Підтримка AGM і GEL — робота з відповідними свинцево-кислотними акумуляторами.

• Сумісність із LiFePO4 — можливість підключення відповідних літієвих батарей.

• Підтримка BMS через CAN — зв'язок із сумісними системами керування акумуляторами.

• Налаштування пріоритетів живлення — вибір режимів використання мережі, АКБ та сонячної енергії.

• Автоматичне перемикання джерел — використання в системах резервного електропостачання.

• Час перемикання 10 мс у режимі UPS — швидка зміна джерела живлення.

• LCD-дисплей — відображення основних робочих параметрів.

• USB, RS485 та CAN — комунікаційні інтерфейси для сумісного обладнання.

• Опціональний Wi-Fi-моніторинг — дистанційне спостереження за наявності додаткового модуля.

• Підтримка холодного запуску — запуск у передбачених виробником умовах.

• Активне повітряне охолодження — відведення тепла під час роботи.

• Настінне встановлення — розміщення обладнання у відповідному технічному приміщенні.

• Захист від перевантаження та короткого замикання — вбудовані функції електричного захисту.

• Використання з відповідними генераторами — за умови сумісності вхідної напруги та частоти.

Характеристики

Основні параметри

• Виробник: Must

• Бренд: Must

• Модель: PV18-3224VPM II

• Серія: PV1800 VPM II

• Тип пристрою: гібридний сонячний інвертор

• Тип інвертора: автономний гібридний із зарядним пристроєм

• Призначення: резервне та автономне електроживлення

• Кількість фаз: 1

• Тип встановлення: настінний

Електричні характеристики

• Номінальна вихідна потужність: 3200 Вт

• Номінальна повна потужність: 3200 ВА

• Короткочасна пікова потужність: 6400 ВА

• Форма вихідного сигналу: чиста синусоїда

• Номінальна вихідна напруга: 230 В AC

• Вихідна напруга в акумуляторному режимі: 230 В AC

• Номінальна вхідна напруга мережі: 230 В AC

• Діапазон вхідної напруги UPS: 170–280 В

• Діапазон вхідної напруги APL: 90–280 В

• Діапазон вхідної напруги VDE: 184–253 В

• Частота електромережі: 50/60 Гц

• Визначення частоти: автоматичне

• Максимальний заявлений ККД інвертора: до 93 %

• Час перемикання UPS: 10 мс

• Час перемикання APL: 20 мс

Акумуляторна система

• Номінальна напруга акумуляторів: 24 В DC

• Сумісні типи акумуляторів: свинцево-кислотні, AGM, GEL, відповідні літієві

• Підтримка LiFePO4: так, за умови сумісності

• Можливість зв'язку з BMS: так

• Інтерфейс зв'язку з BMS: CAN

• Напруга підтримувального заряду АКБ: 27,4 В DC

• Поріг захисту від перезаряджання АКБ: 30 В DC

• Максимальний струм заряджання від мережі: 60 А

• Максимальний струм сонячного заряджання: 60 А

• Максимальний сумарний струм заряджання: 120 А

• Захист від надмірного розряджання АКБ: так

Сонячний контролер

• Тип сонячного контролера: MPPT

• Розташування контролера: вбудований

• Кількість MPPT-контролерів: 1

• Максимальна потужність сонячного масиву: 1600 Вт

• Діапазон робочої напруги MPPT: 30–128 В DC

• Максимальна напруга холостого ходу PV-масиву: 160 В DC

• Максимальний струм сонячного заряду: 60 А

• Максимальний заявлений ККД MPPT: до 98 %

Керування та функціональність

• Дисплей: LCD

• Панель керування: кнопкова

• Налаштування робочих параметрів: так

• Налаштування пріоритетів джерел живлення: так

• Автоматичне перемикання джерел: так

• Підтримка підключення генератора: за умови відповідності його параметрів

• Комунікаційні інтерфейси: USB, RS485, CAN

• Підтримка зовнішньої BMS: так, за сумісного протоколу

• Можливість Wi-Fi-моніторингу: так, з додатковим модулем

• Вбудований Wi-Fi-модуль: не підтверджений

• Функція холодного запуску: так

• Заявлене споживання в режимі очікування: 2 Вт

Захист та конструкція

• Захист від перевантаження: так

• Захист від короткого замикання: так

• Захист від надмірного розряджання акумуляторів: так

• Захист від перегрівання: заявлений постачальником

• Матеріал корпусу: метал

• Система охолодження: активна повітряна

• Спосіб монтажу: настінний

• Робоча температура: 0...+50 °C

• Температура зберігання: −15...+60 °C

• Допустима відносна вологість: 5–95 % без конденсації

Габарити та вага

• Висота: 367,4 мм

• Ширина: 254,5 мм

• Глибина: 103 мм

• Габарити пристрою: 254,5 × 367,4 × 103 мм

• Вага за характеристиками продавця: 6 кг

• Вага нетто за каталогом виробника: приблизно 5,5 кг

• Вага з упаковкою за каталогом виробника: приблизно 6,5 кг

• Габарити заводської упаковки: 436 × 331 × 189 мм

Комплектація

• Гібридний сонячний інвертор Must PV18-3224VPM II — 1 шт.
