Детектори напруги та фазометри: критерії вибору безпечного інструменту
Робота з електричними мережами не вибачає помилок, тому візуального контролю або довіри до маркування дротів ніколи не буває достатньо. Щоб убезпечити себе від ураження струмом перед початком монтажу або ремонту, необхідно фізично переконатися у відсутності потенціалу на провідниках. Сучасні детектори напруги та фазометри дають змогу не тільки швидко знайти «фазу», а й продзвонити ланцюг, визначити полярність або правильність чергування фаз у складних промислових установках.
Різновиди індикаторів та їхнє призначення
Залежно від принципу роботи та складності конструкції, вимірювальні інструменти цієї групи поділяються на кілька базових категорій. Вибір конкретного типу безпосередньо залежить від ваших щоденних завдань:

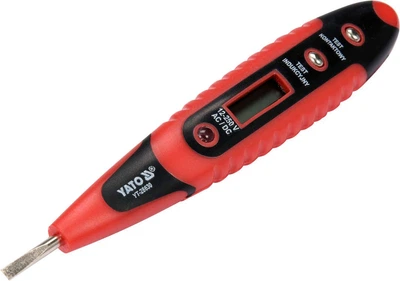

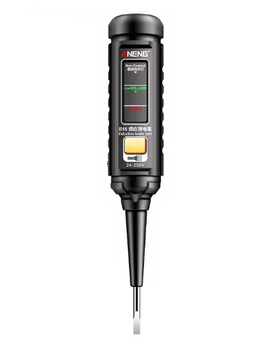

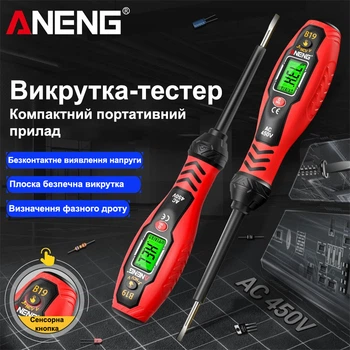

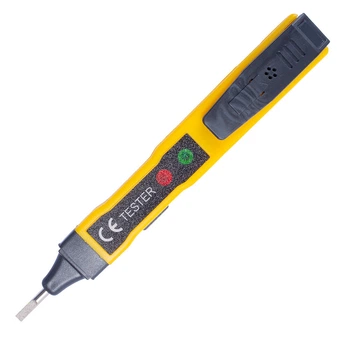

- Контактні викрутки-індикатори: Найпростіший і безвідмовний інструмент. Усередині прозорої ручки міститься неонова лампа або світлодіод із резистором. Для перевірки необхідно торкнутися жалом оголеного дроту, а пальцем — металевого п'ятачка на торці руків'я.

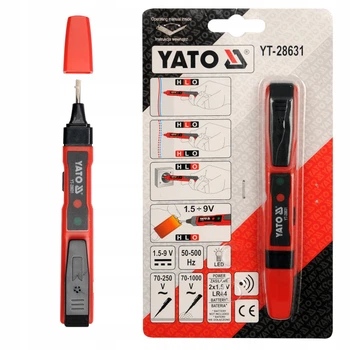

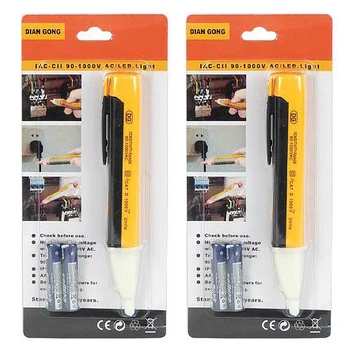

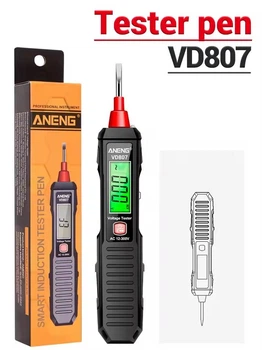

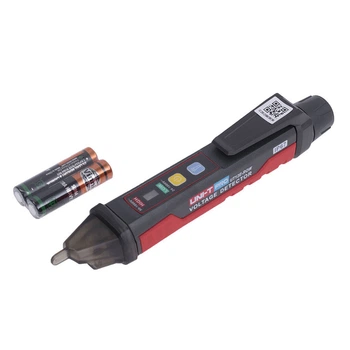

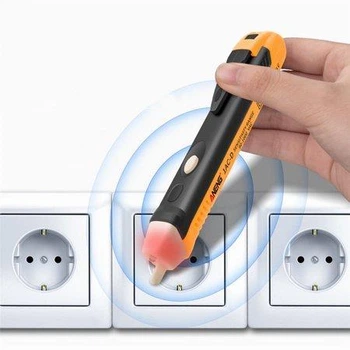

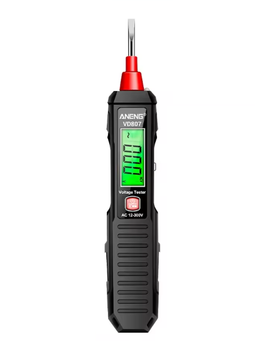

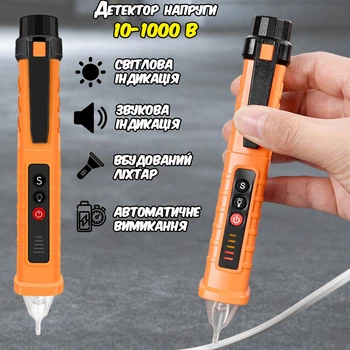

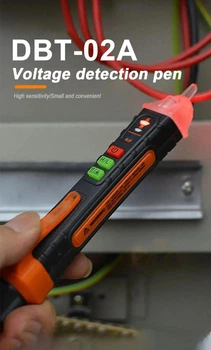

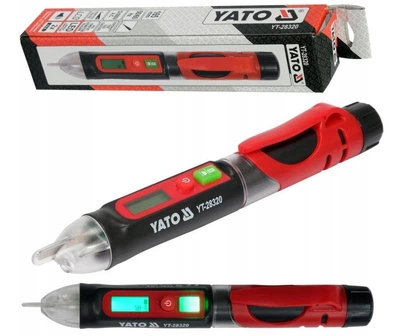

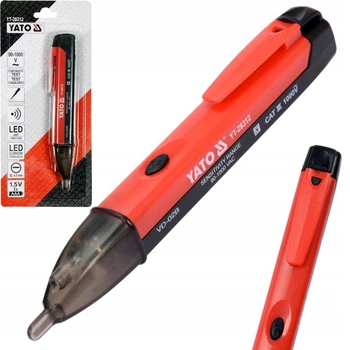

- Безконтактні детектори (NCV): Виконані у формі маркера. Реагують на електромагнітне поле навколо провідника. Дозволяють виявити фазу прямо через ізоляцію кабелю, пластиковий корпус розетки або навіть неглибокий шар штукатурки.

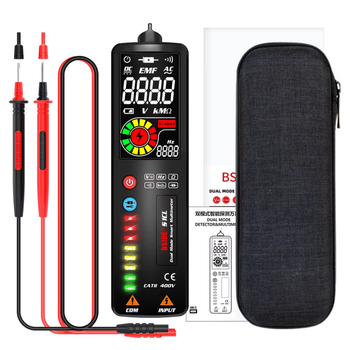

- Двополюсні тестери напруги: Професійний стандарт електрика. Складаються з двох щупів, з'єднаних міцним кабелем. Показують не просто наявність фази, а й фактичний рівень напруги (наприклад, 12, 24, 220 або 400 Вольт), а також працюють навіть за повністю розряджених батарейок завдяки енергії самої вимірюваної мережі.

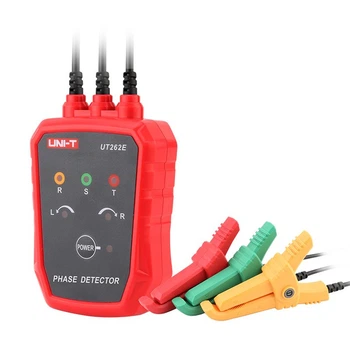

- Фазометри (покажчики чергування фаз): Специфічне обладнання для трифазних мереж. Необхідні для правильного підключення потужних промислових електродвигунів, насосів і компресорів, де переплутана фаза призведе до обертання ротора у зворотний бік і миттєвої поломки агрегату.
Вибір приладу під конкретні завдання
Не варто переплачувати за складний функціонал, якщо інструмент потрібен для разової заміни люстри, однак для постійної роботи в щитових базового тестера буде недостатньо.
| Основне завдання |
Рекомендований інструмент |
Ключова характеристика |
| Побутовий ремонт (заміна розеток, світильників) |
Індикаторна викрутка |
Енергонезалежність, простота використання |

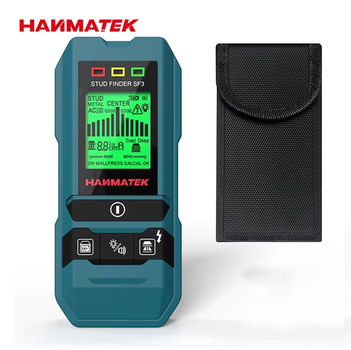

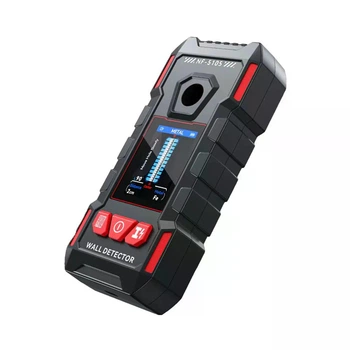

| Пошук обриву прихованої проводки під шпалерами |
Безконтактний NCV-детектор |
Наявність ручного регулювання чутливості |
| Обслуговування електрощитів та пускових реле |
Двополюсний тестер |
Фіксація точного вольтажу, тест ПЗВ |
| Підключення трифазного обладнання |
Цифровий або роторний фазометр |
Чітка індикація напрямку поля (R/L) |
Алгоритм безпечної перевірки мережі
Для виключення хибних показань і гарантування власної безпеки, процес перевірки ланцюга має підпорядковуватися жорсткому правилу «трьох кроків»:
- Візуально огляньте корпус приладу: на пластику не повинно бути тріщин, а ізоляція дротів (у двополюсних моделей) має бути абсолютно цілою.
- Перевірте працездатність приладу на свідомо робочому джерелі живлення (наприклад, у сусідній справній розетці). Детектор має чітко спрацювати.
- Виконайте замір на потрібній вам знеструмленій ділянці. Прилад має показати відсутність напруги.
- Одразу ж після цього повторно перевірте тестер на робочому джерелі. Якщо він знову спрацював — отже, досліджувана ділянка дійсно знеструмлена, а прилад не зламався в момент заміру.
Експертна порада: Безконтактні детектори у вигляді ручок мають високу чутливість і часто реагують на «наведену» напругу від сусідніх дротів, показуючи наявність фази на кабелі, який ви щойно відключили в щитку. Щоб відрізнити реальну загрозу від безпечного наведення, щільно обхопіть перевірюваний відключений кабель рукою (за умови, що він має надійну, непошкоджену зовнішню ізоляцію!) або притисніть його до бетонної стіни. Ємнісна наведена напруга відразу піде в землю, і детектор перестане пищати. Якщо ж світлозвуковий сигнал залишився — кабель перебуває під реальною робочою напругою.
Купуючи детектори напруги та фазометри, завжди перевіряйте їхній клас електробезпеки, який вигравіюваний на корпусі. Для роботи у внутрішньоквартирних щитах потрібен стандарт CAT III 600V, а для діагностики вуличних ввідних кабелів та промислових розподільних пристроїв — CAT IV. Інвестуйте в моделі від перевірених виробників із міцним полікарбонатним корпусом, оскільки від надійності цього інструменту безпосередньо залежить ваше життя.
