Тестер напруги YT-28631 - це універсальний електричний тестер, який дозволяє визначити наявність електричної напруги, визначити напругу змінного струму, наприклад під штукатуркою, а також провести перевірку цілісності кабелю та перевірити стан батарей або акумуляторів.
Про наявність напруги свідчить свічення одного з діодів, які розташовані в корпусі тестера.
ФУНКЦІЇ ТЕСТЕРА:
Визначення напруги змінного струму контактним методом: 70-250 В
Визначення напруги змінного струму індукційним методом: 70 – 1000 В
Перевірка стану АКБ контактним методом: від 1,5 до 9В
Перевірка цілісності кабелю контактним методом: 0 – 100 МОм
ТЕХНІЧНІ ДАНІ:
загальна довжина: 140 мм
ширина леза: 3,0 мм
звукова та світлова сигналізація (LED діод)
регулювання чутливості тестера для індуктивного методу: [H] igh - [L] ow
харчування: 2х1, 5В; LR44
СПОСІБ КОНТАКТУ:
Встановіть тестер у положення [O].
Додайте наконечник тестера до ланцюга під напругою.
Загоряння червоного світлодіода вказує на проходження електричного струму через елемент.
Не рекомендується торкатися контакту збоку ручки для цього методу.
Дотик до контакту не створює небезпеки ураження електричним струмом, але збільшує чутливість тестера і може спотворити свідчення.

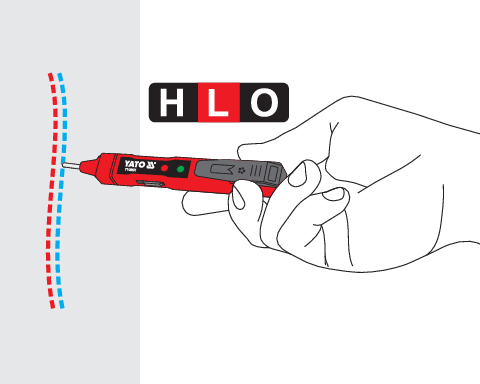

ІНДУКЦІЙНИЙ МЕТОД:
Встановіть тестер у положення [L].
Піднесіть задню частину ручки ближче до ізольованого дроту або до передбачуваного місця розташування дроту у стіні.
Запалювання зеленого світлодіода та звуковий сигнал повідомлять про наявність напруги.

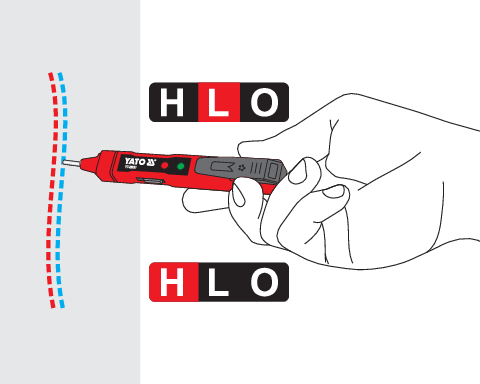

Ви можете підвищити чутливість методу, переключивши кнопку [L] на [H]. Цей метод також дозволяє "безконтактно" виявляти обрив електричного дроту під напругою.
У момент переривання тестер перестане сигналізувати про наявність напруги.

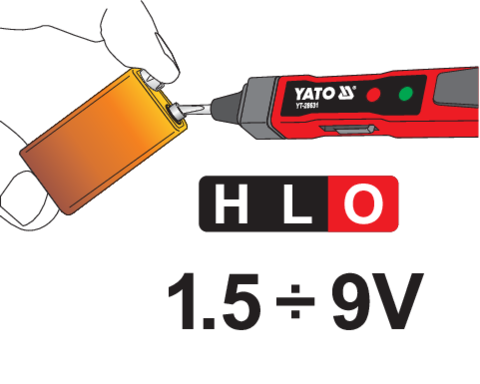

ПЕРЕВІРТЕ СТАН АКУМУЛЯТОРА:
Встановіть тестер у положення [O]. Торкніться наконечником тестера до клеми акумулятора з маркуванням «+», торкніться контакту на боці наконечника, потім торкніться клеми акумулятора з маркуванням «-».
Світіння діода означає, що акумулятор або акумулятор заряджено.
Тестер дозволяє перевірити стан батарей або акумуляторів, призначених для живлення різних електричних пристроїв у діапазоні від 1,5 до 9 В.
Не використовуйте цей метод для перевірки батарей або акумуляторів з більшою номінальною напругою.
Батареї та акумулятори, підключені до електричного кола, не підлягають випробуванню.
ПЕРЕВІРКА ТРИВАЛЬНОСТІ КАБЕЛЯ:
Встановіть тестер у положення [O]. Ми перевіряємо цілісність кабелю, прикладаючи наконечник тестера до одного кінця кабелю, потім утримуючи контакт на боці ручки і взявшись за інший кінець кабелю.
Світіння світлодіода і звуковий сигнал вказують на цілісність кабелю, що перевіряється.
Забороняється цим методом перевіряти цілісність струмопровідних проводів або електричного ланцюга.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Розмір [мм]: 140
Частота [Гц]: 50-500
Діапазон напруги [В]: 70-250/70-1000
