Основне призначення автоматичних вимикачів Quantum - захист електричних ланцюгів від струмів коротких замикань і струмів перевантажень. Переважним попитом користуються модульні автоматичні вимикачі. Завдяки компактному виконанню (уніфіковані розміри модулів по ширині), зручності монтажу (кріплення на DIN-рейці за допомогою спеціальних защіпок) і обслуговування, вони широко використовуються в побутових і промислових умовах. Найчастіше автомати застосовуються в мережах з порівняно невеликими значеннями струмів робочого режиму і короткого замикання.
Корпус автомата виконано з діелектричного матеріалу з повністю ізольованими струмоведучими частинами, що дозволяє встановлювати його в загальнодоступних місцях. Будова автоматичних вимикачів і принципи їх роботи подібні, відмінності полягають, і це важливо, в матеріалі комплектуючих і якості збирання. Відповідальні виробники використовують тільки якісні електротехнічні матеріали (мідь, бронзу, срібло), але зустрічаються також вироби, що мають комплектуючі з матеріалів «полегшених» характеристик (легкозаймистий пластик, алюміній і ін.).

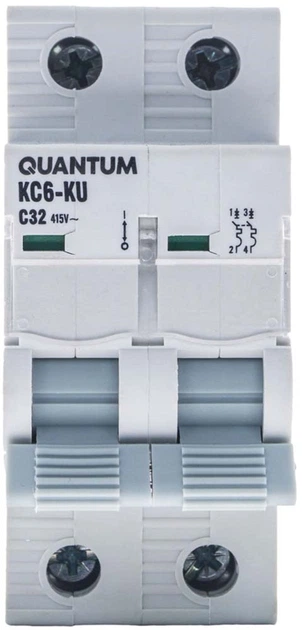

Найпростіший спосіб відрізнити якісний автомат від дешовой підробки - ціна і вага: оригінал не може бути дешевим і легким при наявності комплектуючих з міді. Вага якісних автоматів визначається номіналом і, зазвичай, не може бути легше 90 г. Конструктивно модульний автоматичний вимикач виконаний в стандартному корпусі, що складається з двох скріплених між собою половин. На лицьовому боці автомата вказані його технічні характеристики, розташована рукоятка для ручного управління і індикатор стану.

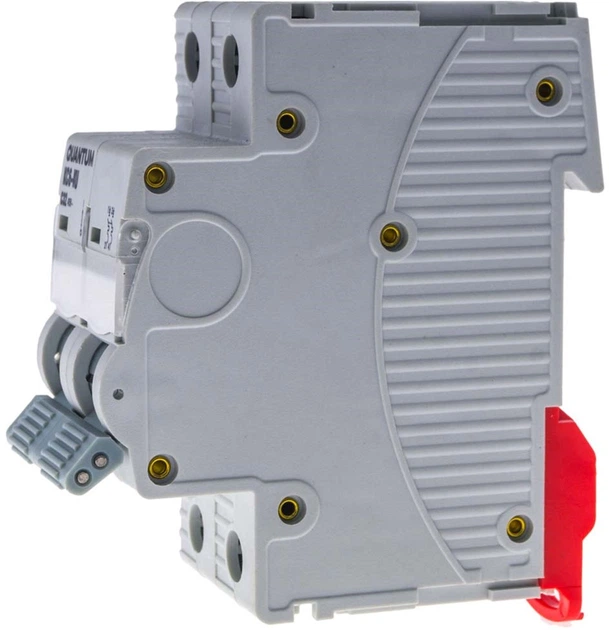

Корпус автоматичного вимикача Quantum виконаний з міцного термостійкого пластика і має стандартний розмір. У передній частині, поруч з рукояткою ручного керування, передбачені отвори для пломбування автоматичного вимикача як в увімкненому, так і у вимкненому стані. Важіль управління використовується для подачі напруги в захищений ланцюг.
У важеля є три положення, верхнє, середнє, нижнє: важіль вгорі, індикатор стану червоний - ланцюг увімкнено; важіль в середньому положенні, індикатор стану зелений - спрацював захист від перевантаження; важіль в нижньому положенні, індикатор стану зелений - автомат вимкнений в ручному режимі або магнітним розчеплювачем в результаті короткого замикання ланцюга.
Термінали підключення мідні зі спеціальним покриттям, що дозволяє підключати як мідні, так і алюмінієві провідники і мають конструкцію що дозволяє використовувати підключення як шиною, так і провідниками. Функціональне призначення електромагнітного розчеплювача - забезпечення практично миттєвого спрацьовування автоматичного вимикача при виникненні короткого замикання ланцюга.
Тепловий розчеплювач виконує функцію захисту при невеликому перевищенні допустимого значення струму, але такому, що діє протягом тривалого проміжку часу. Тепловий розчеплювач - розчеплювач уповільненої дії, він не реагує на короткочасні кидки струму. Час спрацювання цього виду захисту регламентується також час-струмовими характеристиками.
Силові контакти виконані з міцного металу з посрібленими контактними площинами. У конструкції автоматичного вимикача передбачена дугогасильна камера, яка обмежує вплив електричної дуги в локальному обсязі. Вона розташовується в зоні силових контактів і виконана з набору мідних паралельних пластин.
Характеристики:
- Модель: KC6-K/ C/2P/32A-6kA.
- Кількість полюсів: 2Р.
- Кількість фаз: 1.
- Номінальний струм : 32 А.
- Характеристика відключення: С.
- Номінальна вимикаюча здатність: 6 kA.
- Кріплення: Din-рейка.
- Вага: 198 г.
- Розміри: 86х75х36 мм.
- Захист: ІР20.
