Цифровий портативний кишеньковий осцилограф DSO DSO138 Прилад для дослідження електричного сигналу

Цифровий портативний кишеньковий осцилограф DSO DSO138 Прилад для дослідження електричного сигналу

Прилад живиться від 9 Вольт (блок живлення в комплект не входить)!!!

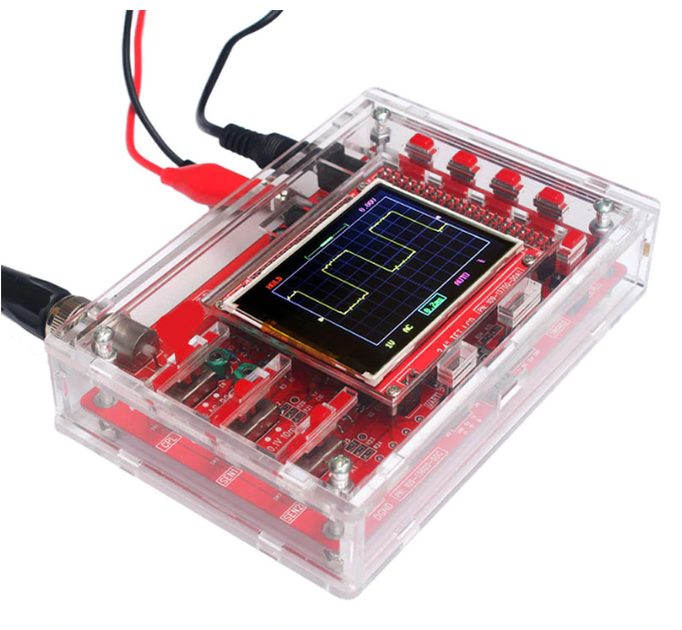

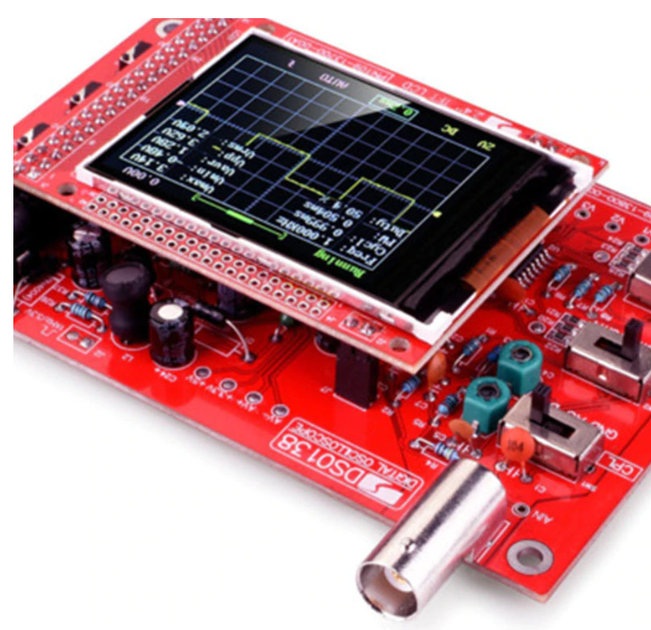

   Цифровий осцилограф DSO138 в комплекті з корпусом і 2,4-дюймовим TFT-дисплеєм. Простий і надійний осцилограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу тощо Відображаються дані Максимальні/Мінімальні/Середня/Пікові значення амплітуди електричних сигналів. Це відмінний набір як для новачків так і для досвідчених ентузіастів. Осцилограф має USB роз'єм для підключення до комп'ютера.

Особливості:

• Мікроконтролер: ARM Cortex-M3 (STM32F103C8)

• Дисплей: 2.4-дюймовий TFT

• Можливість розширення можливостей: є

• Регулювання зміщення сигналу: вертикальна

• Синхронізація: ручна, автоматична і тригерна

• Додаткові функції: заморожування зображення сигналу

• Тестовий сигнал: меандр 1 КГц/3.3

• Відображення параметрів сигналу: на дисплеї

• Функція запам'ятовування форми сигналу: є
•


Технічні характеристики:

• Максимальна частота дискретизації: 1 MSPS

• Точність: 12 біт

• Розмір буфера вибірки : 1024 байт

• Аналогова смуга пропускання: 0-200 кГц

• Вертикальна чутливість: 10мВ/справ-5 В/справ

• Вхідний опір: 1MΩ

• Максимальна вхідна напруга: 50Vpp (дільник 1: 1), 400Vpp (дільник 10: 1)

• Режими входу: відкритий, закритий, відключений

• Діапазон розгортки: 10мкс/справ до 50 с/справ

• Напруга живлення: 9 В постійного струму

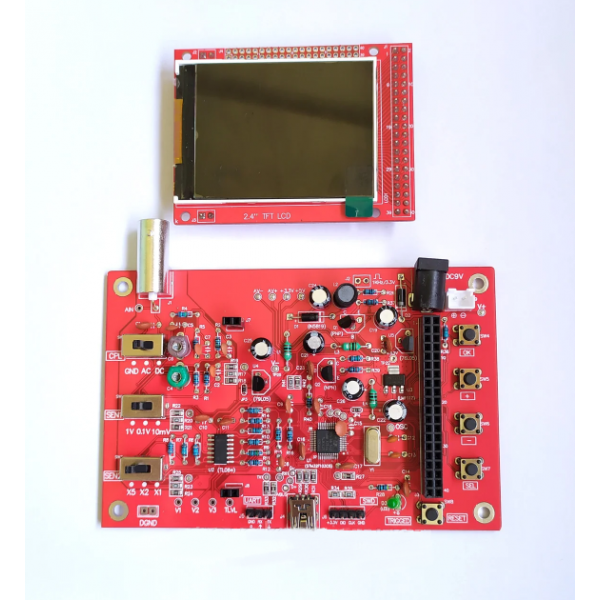

• Розмір друкованої плати: 117*76 мм

• Розмір екрану: 52*40 мм
•


Корпус:

• Виконаний з прозорого акрилу. Перед складанням потрібно зняти захисну плівку.
•

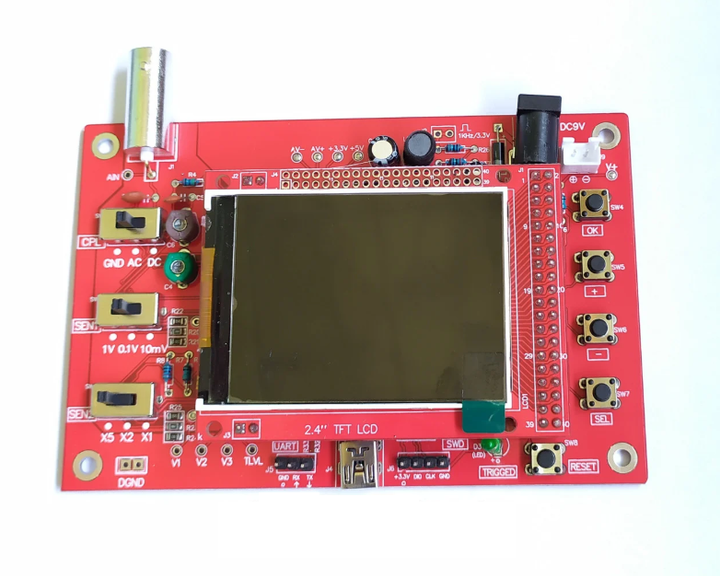

Призначення перемикачів і кнопок:

Перемикачі:

1. Верхній перемикає режим роботи входу:

• Заземлений

• Режим роботи без врахування постійної складової, або АС, або режим роботи з закритим входом. Добре підходить для вимірювання змінного струму.

• Режим роботи з можливістю вимірювання постійного струму, або режим роботи з відкритим входом. Дозволяє проводити вимірювання з урахуванням постійної складової напруги.

1. Другий і третій перемикачі дозволяють вибрати масштаб по осі напруги.

Кнопки:

1. При короткому натисканні включає режим HOLD, тобто фіксація показань на дисплеї. при довгому (більше 3 секунд) включає або вимикає режим цифрового виводу даних параметра сигналу, частоту, період, напруги.

1. Кнопка збільшення вибраного параметра

1. Кнопка зменшення вибраного параметра.

1. Кнопка перебору режимів роботи:

• - управління часом розгортки, діапазон від 10мкс до 500сек.

• - вибір режиму роботи тригера синхронізації, Авто, нормальний і чекає.

• - режим захоплення сигналу синхронізації тригером, по фронту або тилу сигналу.

• - вибір рівня напруги захоплення сигналу синхронізації тригера.

• - прокрутка осцилограми по горизонталі, дозволяє переглянути сигнал «за межами екрану»

• - установка позиції осцилограми по вертикалі, допомагає при вимірі напруг сигналу і коли осцилограма не влазить на екран...

• - кнопка скидання, просто перезавантаження осцилографа. Поруч з кнопкою є зелений світлодіод, він моргає коли осцилограф синхронізувався.
•


Комплектація:

• Акриловий корпус DSO138

• Зібраний осцилограф DSO138

• Щуп

• Посібник користувача (англійською мовою)
