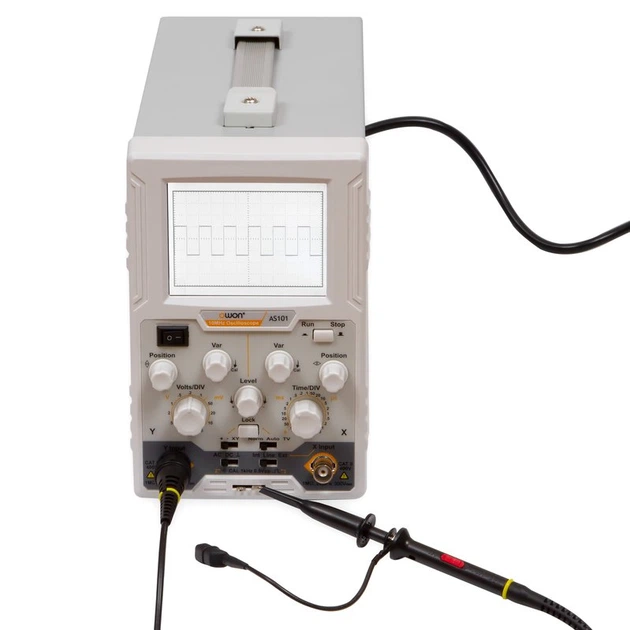

Осцилограф OWON AS101

OWON AS101 – це одноканальний настільний осцилограф, що ідеально підходить для проведення експериментів та досліджень у наукових лабораторіях, університетах, шкільних класах, гуртках та на виробництві.

Технічні характеристики

• Смуга пропускання: 10 МГц
• Максимальна частота дискретизації: 100 МВиб/с
• Вхідні параметри:
• Режим входу: DC, AC, GND
• Вхідний імпеданс: 1 МОм ± 2 %, 20 пФ ± 5 пФ
• Максимальна вхідна напруга: ± 400 В
• Швидкість захоплення осцилограм: 130000 осц./с
• Горизонтальна система:
• Інтерполяція форми хвилі: sin (х) / х
• Коефіцієнт розгортки: 50 мкс / под - 0,1 с / под, 1, 2, 5 крок
• Точність: ± 100 ppm
• Співвідношення: ≥ 2.5:1
• Вертикальна система:
• Коефіцієнт розгортки: 5 мВ / под - 10 В / под
• Час наростання: ≤ 30 нс
• Зміщення: ± 10 под
• Низькочастотний відгук (-3 дБ): ≥ 10 Гц (на вході BNC)
• Співвідношення: ≥ 2.5:1
• Система синхронізації:
• Режими тригера: фронт, відеосигнал
• Діапазон рівня запуску тригера: ± 4 поділу від центру екрана
• Точність рівня тригера: ± 0,3 под
• Джерело тригера: внутрішній, лінійний, зовнішній
• Тип тригера: автоматичний, нормальний, TV
• Вхідний імпеданс зовнішнього тригера: 1 МОм ± 2%, 20 пФ ± 5 пФ
• Максимальна вхідна напруга зовнішнього тригера: 400 В
• Запуск за фронтом:
• Режим запуску: за фронтом (що спадає або наростає)
• Запуск за відеосигналом:
• Стандарт сигналу: NTSC, PAL, SECAM
• Тригерний вихід зонда компенсатора:
• Вихідна напруга: 0,5 В ± 2%
• Частота: прямокутна форма сигналу 1 кГц (± 1%)
• Система вимірювання:
• Режим: X-Y
• Чутливість: Х: 0,5 В / под, Y: 0,1 В / под - 1 В / под
• Смуга пропускання (-3 дБ): DC: 0 - 1 МГц, AC: 10 Гц - 1 МГц
• Загальні характеристики:
• Дисплей: 3.7 дюймів, TFT-LCD-екран, 320×240 точок
• Живлення: 100 - 240 В AC RMS, 50 - 60 Гц, CAT II
• Споживана потужність: < 15 Вт
• Запобіжник: Т, 1 А, 250 В
• Габарити: 288 × 192 × 117 мм
• Вага: 1,8 кг

Комплектація

• Осцилограф OWON AS101 — 1 шт.
• Кабель живлення — 1 шт.
• Інструкція — 1 шт.
• Вимірювальний щуп — 1 шт.
• Щуп для регулювання — 1 шт.
