Tempo 701K-G - набір тестових приладів для обслуговування телефонних кабелів, кабелів передачі даних та відео. Завдяки високій надійності і чудовим технічним характеристикам він давно завоював довіру користувачів і вже тривалий час утримує світове лідерство серед аналогічних приладів. Набір застосовується для точного визначення цілісності проводки, пошуку потрібного дроту в товстому пучку кабелів ідентифікації потрібного порту на кросі, організації каналу службового зв'язку між монтажниками і визначення полярності телефонних ліній, трасування кабелю.

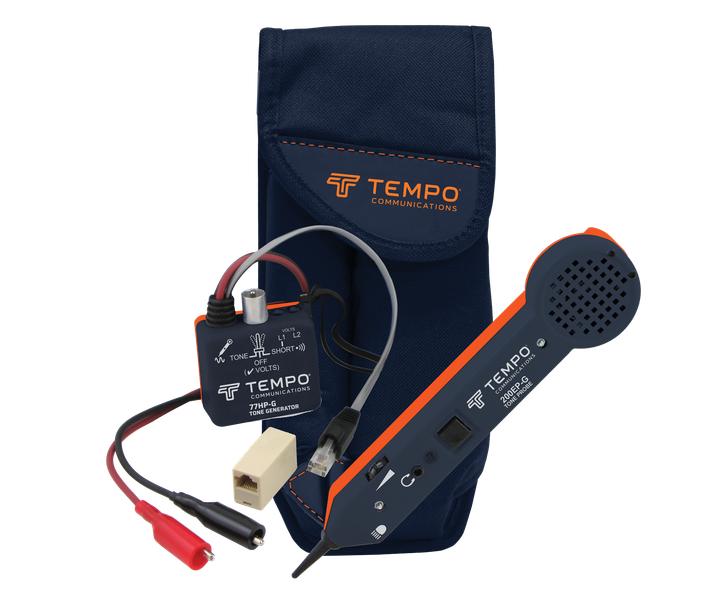

701K-G складається з тонального генератора 77HP-G і індуктивного щупа 200EP-G.
Основні функції Tempo 701K-G.
Тестовий набір Tempo 701K-G допоможе Вам:
- знайти потрібну пару або жилу в проводі (UTP / FTP);
- відібрати "свій" провід з пучка інших;
- виконати трасування кабелю в стіні;
- визначити порт на патч-панелі який відповідає певній розетці;
- перевірити полярність лінії;
- визначити наявність замикання жил (зі звуковою індикацією);
- перевірити цілісність ланцюга;
- визначити наявність постійної / змінної напруги в парі;
- подати напругу для живлення мікрофона телефонної трубки;
- зручне транспортування і зберігання в сумці з двома відсіками і кріпленням до ременя.

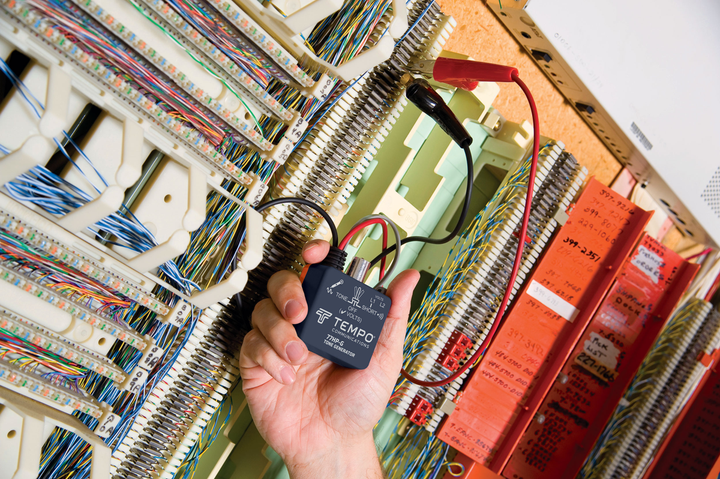

Функції генератора Tempo 77HP-G:
два світлодіоди для індикації короткого замикання, цілісності проводки, полярності лінії і стану батареї;
два типи змінного тону 890/960 Гц (тумблер в батарейному відсіку);
роз'єми типу "крокодил" і модульний роз'єм RG-11;
захист по напрузі в лінії;
перемикач подачі тону винесений на корпус генератора, що значно спрощує його використання;
перехідник RJ-11 на RJ-45 в комплекті.
Функції індуктивного щупа Tempo 200EP-G:
світлодіодна і звукова сигналізація потужності сигналу;
регулятор чутливості приймача (регулятор гучності);
високий коефіцієнт посилення сигналу;
два змінних пластикових накінечника (гострий і плоский) дозволяють уникнути замикання жили на жилу при ідентифікації пари;
додатковий металевий змінний наконечник, який забезпечує максимальну чутливість при сортування жив;
роз'єм для підключення тестової трубки, для приміщень з високим рівнем шуму;
роз'єм для підключення телефонної гарнітури;
вбудований ліхтарик для роботи в умовах поганої освітленості;
Технічні характеристики:
| Параметр | Значення |
| Генератор |
| Напруга батареї розмови (при 600 Ом) | 4,6 В DC |
| Вихідна потужність (при 600 Ом) | +10 дБм |
| Візуальна індикація КЗ | <10 кОм |
Звуковая індикація КЗ
| <200 Ом |
| Частота сигналу | 890/960 Гц |
| Частота трелі | 1,3 Гц; 6 Гц |
| Захист по напрузі (при опорі ланцюга 600 Ом) | 52В DC |
| Живлення | 9 В (крона) |
| Час роботи від батареї | 50 часов |
| Температура експлуатації | 0 °C ... 50 °C |
| Температура зберігання | -50 °C ... 75 °C |
| Габарити | 32 х 64 х 57 мм |
| Вага | 128 гр |
| Індуктивный щуп |
| Діапазон прийнятих частот | 500 Гц – 5 кГц |
| Коефіцієнт посилення (номінальний) | 30 дБ |
| Можливість регулювання посилення (гучності) | так |
| Опір накінечника | металевого – 0 Ом пластикового – 300 Ом |
| Вхідний імпеданс (номінальний) | 100 МОм |
| Живлення | 9 В (крона) |
| Час роботи від батареї | 50 годин |
| Підсвічування робочого простору | світлодіод |
| Індикація рівня прийнятого сигналу | динамік, світлодіод |
| Роз'єм для гарнітури | 3,5 мм 8 Ом |
| Температура експлуатації та зберігання | 0 °C ... 50 °C |
| Габарити | 231 х 55 х 28 мм |
| Вага | 145 г |
