Tempo (Greenlee) 701K-G / 6A - набір тестових приладів для обслуговування телефонних кабелів, кабелів передачі даних і відео. Завдяки високій надійності і чудовим технічним характеристикам він давно завоював довіру користувачів і вже тривалий час утримує світове лідерство серед аналогічних приладів. Набір застосовується для точного визначення цілісності проводки, пошуку потрібного дроту в товстому пучку кабелів ідентифікації потрібного порту на кросі, організації каналу службового зв'язку між монтажниками і визначення полярності телефонних ліній, трасування кабелю. 701K-G / 6A складається з тонального генератора 77HP-G / 6A і індуктивного щупа 200EP-G.
Особливістю вхідного в комплект генератора 77HP-G/6a є наявність посилених "крокодилів" з голковою основою. Вони дозволяють подати сигнал в пару кабелю без необхідності зняття ізоляції з жив.
Основні функції Tempo (Greenlee) 701K-G / 6A:
- знайти потрібну пару або жилу в проводі (UTP / FTP)
- відібрати "свій" провід з пучка інших
- визначити порт на патч-панелі який відповідає певній розетці
- перевірити полярність лінії
- визначити наявність замикання жил (зі звуковою індикацією)
- подати напругу для живлення мікрофона телефонної трубки

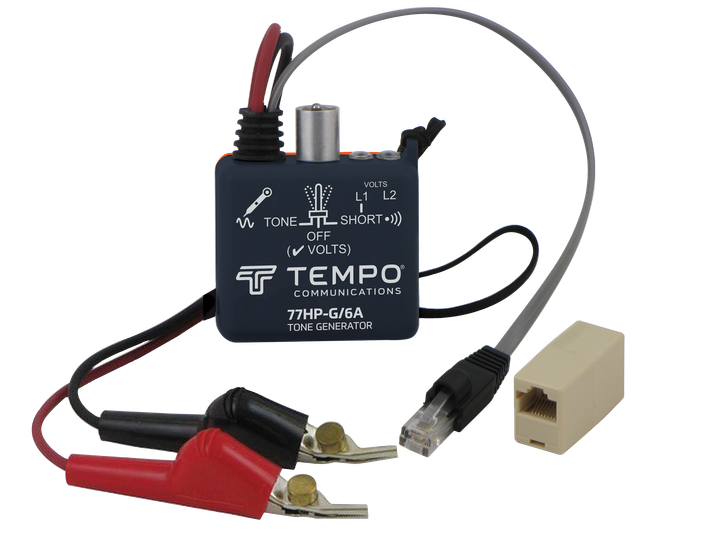

Функції генератора Tempo (Greenlee) 77HP-G / 6A:
- два світлодіоди для індикації короткого замикання, цілісності проводки, полярності лінії і стану батареї
- два типи змінних тони 890/960 Гц (тумблер в батарейному відсіку)
- роз'єми типу "крокодил" і модульний роз'єм RG-11
- захист по напрузі 52B
- перемикач подачі тону винесений на корпус генератора, що значно спрощує його використання
- перехідник RJ-11 на RJ-45 в комплекті
- "Крокодили" з голковою основою для проколювання ізоляції провідника

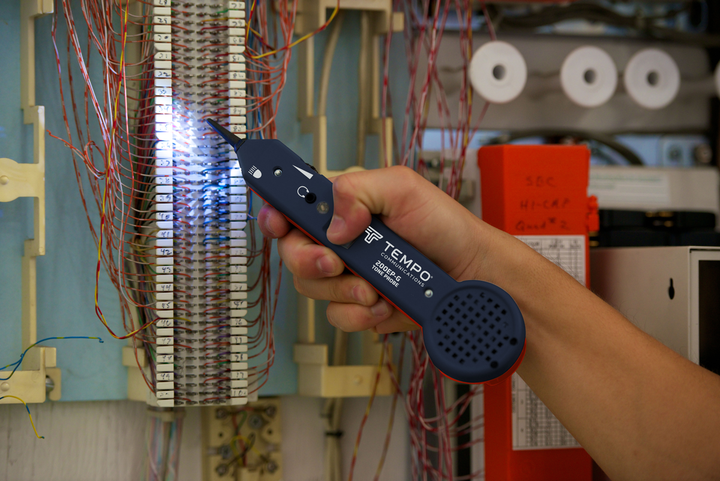

Функції індуктивного щупа Tempo (Greenlee) 200EP-G:
- регулятор чутливості приймача
- схема посилення сигналу і звукова сигналізація
- світлодіод для візуальної оцінки рівня сигналу
- два змінних пластикових наконечника (гострий і плоский) дозволяють уникнути замикання жили на жилу при ідентифікації пари
- додатковий металевий змінний наконечник, який забезпечує максимальну чутливість при сортування жил
- виводи для підключення тестової трубки, для приміщень з високим рівнем шуму
- вбудований ліхтарик для роботи в умовах поганої освітленості
- роз'єм для підключення телефонної гарнітури
Для "прозвонки" пари на віддаленому кінці кабелю, необхідно:
- Чорний провід генератора підключити до екрану (оболонці) кабелю;
- Червоний дріт генератора підключити до пари, яку необхідно ідентифікувати на віддаленому кінці кабелю;
- Включити генератор в положення "Tone"
- Розвести пари на віддаленому кінці кабелю на максимально можливу відстань один від одного. Збільшення відстані між парами призведе до зменшення взаємних наведень і зменшення ймовірності помилкового визначення пари.
- Включити індуктивний щуп і по черзі піднести його наконечник до кожної з пар кабелю на віддаленій його стороні. Найбільш потужний сигнал буде спостерігатися при наближенні щупа до пари, в яку був поданий сигнал генератора. Якщо сигнал добре чути на всіх парах - слід зменшити гучність щупа і повторити вимір.
