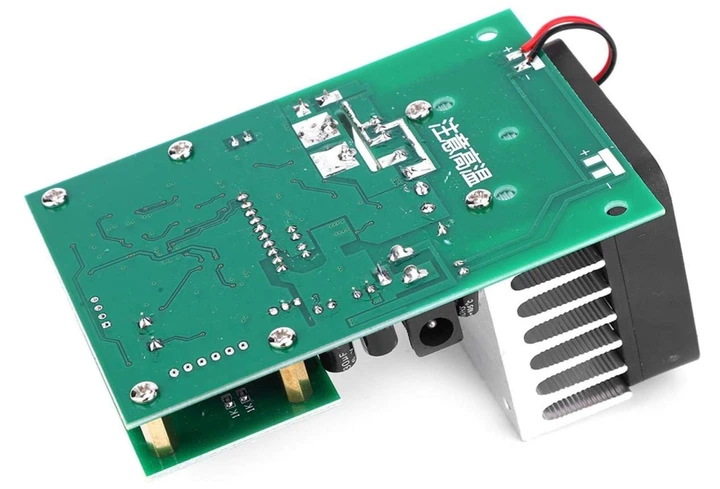

Регульоване електронне навантаження, опір 9-28VDC 10A 110W

Подвійні режими тестування на вибір: режим електронного навантаження та режим перевірки ємності акумулятора.

Високоякісний великий радіатор: пиленепроникний та стабільний для роботи.

Світлодіодний цифровий дисплей Nixie Tube: міцний та чіткий для показань.

Конструкція поворотного енкодера: проста та зручна в експлуатації.

Зумер з кількома шкалами та світлодіодні індикатори: індикація робочого стану.

Функція автоматичного зберігання: може зберігати параметри налаштування у разі вимкнення живлення; запис усіх параметрів та стану після включення живлення.

Управління вентилятором: інтелектуальне керування вентилятором, безступінчасте регулювання швидкості автоматично в залежності від температури радіатора.

Захист: захист від перегріву, захист від перехідного навантаження за потужністю, захист від надлишкового тиску, захист від зворотної полярності та захист від аномальної напруги живлення.

Технічні характеристики:

Джерело живлення: DC12V, струм не менше 0,5А

Робочий режим: постійний струм постійного струму (CC)

Струм розряду: 0,20-9,99 А, крок 0,1 А або 0,01 А

Струм розряду Макс. Помилка: 0,7%-0,01А

Макс. Помилка тесту ємності: 0,5 А 2,5%, 2 А 1,5, 5 А та вище 1,2%

Автономний режим (завершення) Діапазон напруги: 1,0–25,0 В Крок 1 або 0,1 В

Напруга розряду: 1,00-30,00 В

Макс. Похибка вимірювання напруги: 0,8% (+/-) 0,02 В

Макс. Потужність: 60 Вт (автоматичне обмеження струму при перевищенні максимальної потужності, наприклад він може відкрити 9,99 А при 6 В; відкрити тільки 3,00 А при 20 В)

Статистична межа тесту батареї: 999,9 Ач або 9999 Втч

Розмір вентилятора: 50*50*15 мм

Загальний розмір: 105*70*55 мм

Вага продукту: 175 г/6,2 унції

Вага упаковки: 181 г/6,39 унції

Інструкції з експлуатації:

1. Налаштування режимів (за замовчуванням електронного завантаження):

Натисніть кнопку «старт-стоп» і одночасно подайте харчування на тестер, доки не відобразиться «Fun*», а потім відпустіть кнопку; поверніть ручку, щоб змінити налаштування: Fun1 для режиму електронного навантаження та Fun2 для режиму перевірки ємності акумулятора. Натисніть кнопку один раз для входу в налаштування зумеру, а також поверніть ручку, щоб встановити "bEon" (вимкнути зумер) або "bEoF" (закрити зумер). Після завершення налаштування знову натисніть кнопку, щоб перезапустити тестер.

2. Електронний режим завантаження:

* Підключіться до джерела постійного струму 12 В і увійдіть в режим електронного навантаження, переконавшись, що у зупиненому стані («ПУСК» не горить, інакше натисніть кнопку «Пуск-стоп», щоб відключити навантаження), підключіть джерело живлення, що тестується, до тестового вхідному порту (П+/П-). Будь ласка, зверніть увагу, щоб підключити неправильну полярність!

* Встановіть струм і нижчу напругу за допомогою ручки, поверніть ручку, щоб встановити значення поточної настройки, потім натисніть ручку, щоб змінити цифру налаштування, можна підтвердити положення налаштування за допомогою двозначних індикаторів між трубками Nixie та V / Індикатори з правого боку.

*Натисніть кнопку "старт-стоп", навантаження почне працювати, і загориться "RUN"; схема застосовує налаштування розрядного струму до тестованої потужності, у той час як верхній дисплей відображає фактичну вхідну напругу навантаження, коли напруга падає нижче встановленої граничної напруги, блимає світлодіод RUN і супроводжується коротким звуковим сигналом.

*Тік можна змінити у будь-який час під час процедури тестування, але якщо вам потрібно змінити нижню граничну напругу, будь ласка, зупиніть навантаження, а потім змініть.

Примітка: у стані тривоги ви можете передавати лише невеликий струм, а не збільшуватись!

3. Режим перевірки ємності акумулятора:

*Тестова батарея повинна бути повністю заряджена спеціальним зарядним пристроєм!

* Увімкніть тестер і увійдіть у режим перевірки ємності акумулятора, підключіть лінію струму акумулятора до позитивних та негативних клем (P+/P-); Якщо ви використовуєте чотирипровідний тест кліщів, підключіть чотирипровідний інтерфейс тестування напруги до порту (V+/V-).

* Поверніть ручку, щоб встановити струм розряду та напруга розряду, одне натискання кнопки пуску-зупинки після налаштування, тестер спочатку виявить акумулятор та ланцюг, а потім автоматично ідентифікує 2-4 лінії (2-провідний дисплей ідентифікації лінії JS-2 та 4-провідний дисплей JS-4 (якщо відображається помилка, зупиніть тест і перевірте проводку), а потім введіть тест. Якщо з'явиться код несправності, зверніться до пояснення пізніше.

* Під час тесту по черзі відображайте напругу батареї, поточну розрядну ємність (Ач) та енергію розряду (Втч) у верхньому рядку; коли розряд закінчується (напруга батареї нижче встановленої напруги), дані дисплея тестера залишаються Ач і швидко миготять, з сигналом тривоги короткого замикання.

* Натисніть ручку або кнопку пуску-зупинки, щоб зупинити сигнал тривоги, ви можете повернути ручку, щоб переглянути дані про розрядку батареї, включаючи ємність розряду (Ач), енергію розряду (Втч) та напруга платформи (В); знову натисніть кнопку "старт-стоп", очистіть дані та поверніться до інтерфейсу початкових налаштувань, перш ніж тестувати наступну батарею.

Коди захисту від несправностей та наслідки:

Err1: надвисока напруга батареї для перевірки ємності;

Err2: напруга батареї нижче встановленої напруги вимкнення або не підключена до батареї, або батарея перевернута;

Err3: опір лінії занадто великий або батарея не може забезпечити встановлений струм розряду;

Err4: збій ланцюга;

Err6: робоча потужність не підходить, використовуйте стандартне джерело живлення 12 В, а струм живлення не менше 0,5 А;

OTP: захист від перегріву;

Ert: помилка датчика температури або дуже низька температура;

ouP: надвисока напруга в режимі електронного навантаження;

OPP: надвисока миттєва потужність у режимі електронного навантаження.
