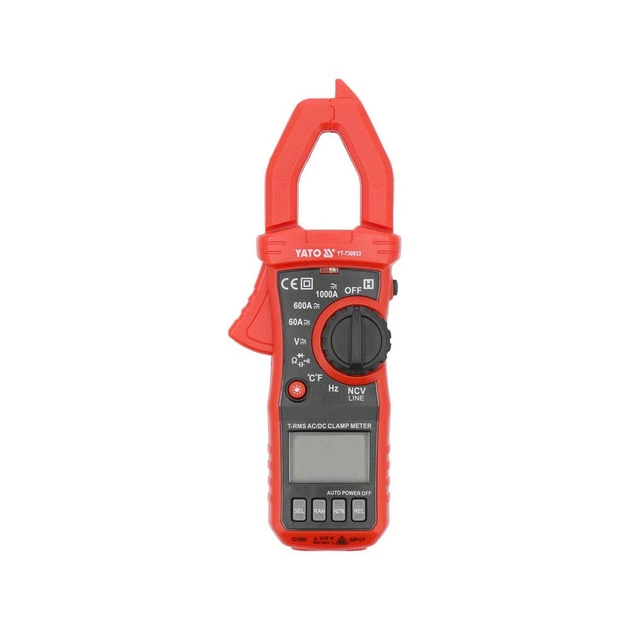

Мультиметр-кліщі Yato для вимірювання електричних параметрів 10 мА - 1000 А (YT-730933)

Опис:

• Універсальний струмовимірювальний прилад з функцією TRUE RMS, з автоматичним і ручним діапазоном.
• Він дає змогу виконувати базові та розширені вимірювання електричних величин.
• За допомогою вимірювальних кліщів можна вимірювати як постійний, так і змінний струм у діапазоні від 10 мА до 1000 А.
• Вимірювання відбувається без необхідності роз'єднувати ланцюг або відключати його від джерела живлення.
• Лічильник дає змогу вимірювати набагато більший струм, ніж звичайні електролічильники.

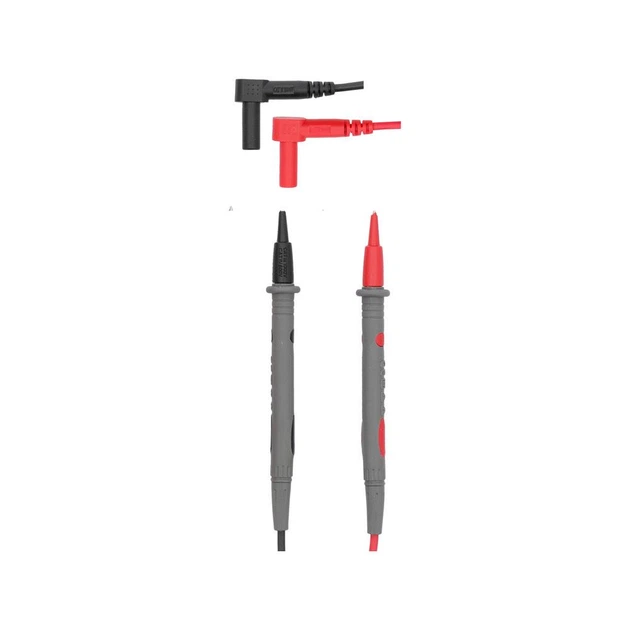

• Кабелі тестових щупів мають силіконову, гнучку та стійку до високих температур ізоляцію.

Основні вимірювання:

• Вимірювання напруги змінного струму: 0-750 В змінного струму, TRUE RMS (40-1000 Гц).
• Вимірювання напруги постійного струму: 0-1000 В постійного струму.
• Вимірювання змінного струму: змінний струм 0-1000 А, TRUE RMS (40-1000 Гц).
• Вимірювання постійного струму: 0-1000 А постійного струму.
• Вимірювання опору: 0-60 МОм.
• Перевірка діодів: I F 2 мА, U R 3,2 В.
• Перевірка цілісності ланцюга: 0-50 Ом.

Додаткові вимірювання:

• вимірювання ємності конденсатора: 0-100 мФ,
• вимірювання частоти: 0-10 МГц,
• вимірювання температури: від -30 до 1000 °C,
• безконтактне виявлення змінної напруги: NCV,
• вимірювання пускового струму,
• вимірювання наявності фази (функція пробовідбірника).

Точність вимірювання:

Точність вимірювання:

Приклад визначення точності вимірювання змінного змінного струму. Розрахунки за результатом вимірювання: 30 А

• точність вимірювання лічильника YT-730933 для цього діапазону становить: ±(2,5%+10), роздільна здатність 0,01 А.
• формула розрахунку похибки вимірювання: (результат вимірювання х 2%) + 30 х роздільна здатність
• розрахунки: (30 х 2,5%) + 10 х 0,01 = 0,75 + 0,1 = 0,85 А

Фактичний результат з урахуванням похибки вимірювання для показання 30 А = 30±0,85 А.

результат з урахуванням похибки вимірювання для позначення вимірювання змінної напруги: 235 В = 235 ± 2,85 В

• результат з урахуванням похибки вимірювання для позначення вимірювання напруги постійного струму: 12 В = 12 ± 0,146 В.

Таблицю роздільної здатності та точності для цього вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

• TRUE RMS - вимірювач із цією функцією відображає справжнє середньоквадратичне значення змінної напруги або струму. На відміну від усереднювальних вимірювачів, пристрої з TRUE RMS показують правильне значення не тільки для синусоїдальних сигналів, а й для синусоїдальних сигналів, спотворених, наприклад, вищими гармоніками, а також сигналів прямокутної або трикутної форми. Обов'язкова функція скрізь, де в схемі з'являються імпульсні джерела живлення, інверторні електроприводи, системи опалення, вентиляції та кондиціонування тощо.
• NCV - безконтактне виявлення змінної напруги індуктивним методом. Лічильник виявляє наявність напруги в ізольованому проводі, а також може вказувати на наявність фазного проводу.
• LINE - контактне визначення змінної напруги, працює як традиційний тестер. Після вставки вимірювального щупа в отвір гнізда, за наявності фази, на дисплеї з'являться чотири лінії, загориться сигнальний діод і пролунає переривчастий звуковий сигнал.
• АВТО - автоматичне регулювання діапазону вимірювання. Під час вимірювання невідомих величин приладом із ручкою ручного регулювання діапазону вимірювання слід проводити послідовно від найбільшого діапазону до найточнішого. В іншому разі ми ризикуємо пошкодити пристрій. Однак у випадку з мультиметром з функцією АВТО достатньо виконати один вимір і мультиметр автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в автоматичному режимі.
• RAN - ручна зміна діапазону вимірювання.
• DATA HOLD - збереження поточного виміряного значення на дисплеї.
• INR - вимірювання пускового струму за допомогою вимірювальних кліщів. Лічильник вимірюватиме пусковий струм через 80 мс після запуску пристрою.

Додаткова інформація:

• РК-дисплей, максимальний відображуваний результат: 6000,
• підсвічування екрану і вимірювального поля затиску,
• звуковий сигнал при перевірці цілісності ланцюга при опорі нижче 50 Ом,
• кліщі розкриваються до 25 мм,
• вимірювальні щупи довжиною 14 см,
• довжина кабелю зі щупами: 103 см,
• діаметр дроту з ізоляцією: 3,6 мм,

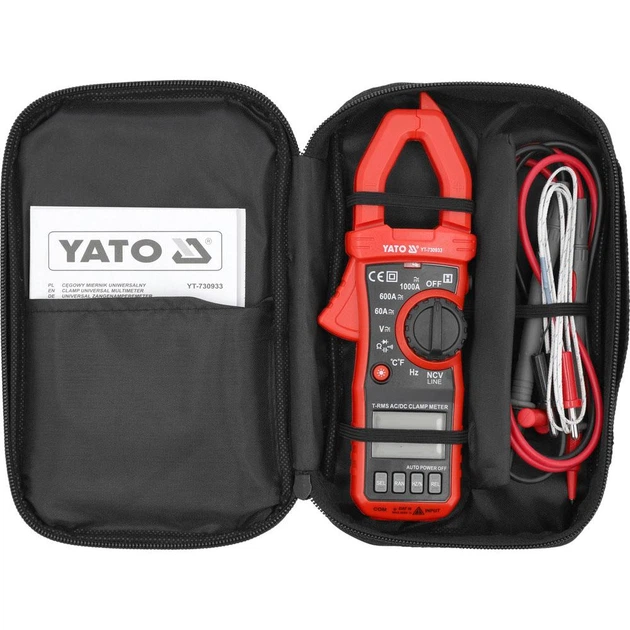

• чохол у комплекті,
• конструкція із захистом від перевантаження,
• автоматичне відключення лічильника після 15 хвилин бездіяльності,
• можливість відключення режиму автоматичного вимкнення пристрою,
• індикатор низького заряду батареї,
• живлення: три батарейки 1,5 В (ААА).

Увага!

Вимірювання струму за допомогою кліщів проводиться тільки на одному проводі, одному кабелі. Затискання зажимів на багатожильному кабелі без поділу жодного проводу покаже неправильний результат або нульовий струм.

Технічні характеристики YT-730933

• Вимірювання напруги змінного струму 0-750 В змінного струму
• Вимірювання напруги постійного струму 0-1000 В постійного струму
• Змінний струм 0-1000А
• Постійний струм 0-1000А
• Вимірювання опору 0-60 МОм
• Вимірювання ємності 0-100мФ
• Вимірювання частоти 0-10 МГц
• Вимірювання температури -30 ~ +1000 ˚С
• Перевірка цілісності ланцюга 0-50 Ом
• Тест провідності: так
• Тест діодів: так
• Тест батареї: так
• Запис пікового значення: так
• Безконтактне виявлення змінної напруги NCV: так
• Розміри 194х75х35 мм
• Матеріал АБС
• Макс. відкриття затискача 25 мм
• Макс. діаметр дроту для вимірювання за допомогою затискачів 25 мм
• Тип дисплея: РК-дисплей
• Діапазон відображення 6000
• Світлодіодне підсвічування є
• Звуковий сигнал є
• Автоматичний діапазон вимірювання: так
• Автоматичне вимкнення 15 хвилин
• Зберігання даних: так
• Частота вибірки 3 рази на секунду
• Істинне середньоквадратичне значення: так
• Функція ліхтарика є
• Джерело живлення: батарея, 3х1,5В; ААА
• Індикатор низького заряду батареї: так
• Діапазон робочих температур 0~40 ˚С
• Робоча відносна вологість Rh <75%
• Температура зберігання -10 ~ +50 ˚С
• Маса 0,2 кг
