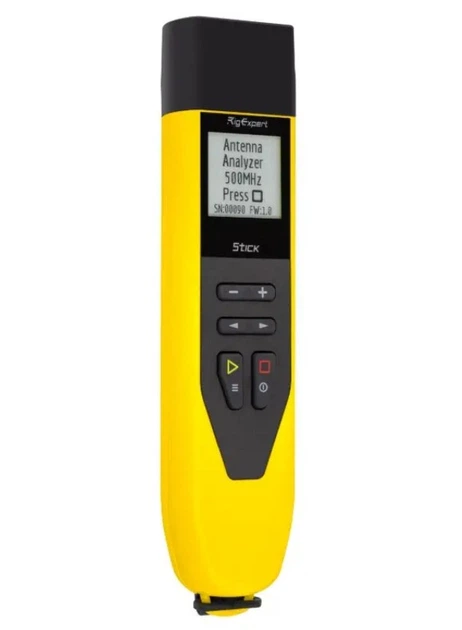

Антенний аналізатор RigExpert Stick 500

Антенний аналізатор RigExpert Stick 500

Анализатор отримує живлення від ПК або адаптера постійного струму через роз'єм USB. Він оснащений літій-іонним аккумулятором типу 18650, година заряджання якого становить 3 години за допомогою зарядного пристрою. Інтерфейс включає 2×3 клавіші на водонепроникній клавіатурі, USB-підключення до комп'ютера, а також Bluetooth BLE для зв'язку з мобільним додатком.

Анализатор Rig Expert Stick 500 розроблений для вимірювання коефіцієнта стоячої хвилі (КСХ), зворотних втрат та інших параметрів кабельних та антенних систем в діапазоні від 100 кГц до 500 МГц. невагомості, він є ідеальним векторним мережевим аналізатором для вимірювання ключових параметрів кабелів та антен.

Електронний паперовий дисплей роздільністю 200×200 забезпечує високий контраст та зручність відображення. Меню та екрани справки доступні англійською та японською мовами.

Серед переваг аналізатора — висококонтрастний дисплей E Ink, компактні розміри та легкість, тривала година роботи за одним зарядом (16 годин), підтримка Bluetooth BLE для зручного зв'язку з мобільним додатком, бризко- та пилонепроникний футляр та вбудований помічник, який викликається одним натисканням кнопки.

Особливості:

• Режими відображення:  SWR, коефіцієнт зворотних втрат, R, X, Z, L, C, величина та кут фази на одній частоті, діаграма SWR, 100 балів. SWR-діаграма на фіксованих НАМ діапазонах згідно IARU, 100 балів, режим Multé - для швидкої перевірки багатосмугової антени, кабельних інструментів
• ВЧ вихід:  Конектор: N-типу. Форма вихідного сигналу: квадратна від 0,1 до 600 МГц. Вихідна потужність: -10 дБм (при навантаженні 50 Ом).
• Живлення:  Один літій-іонний аккумулятор 3,7 В типу 18650. Коли аналізатор підключений до ПК або адаптера постійного струму за допомогою розетки USB, він отримує живлення від цих джерел.
• Інтерфейс:  Кольоровий TFT-дисплей 220×220. 2×3 клавіші на водонепроникній клавіатурі. Меню на англійській мові та довідкові екрани. USB-з'єднання з персональним комп'ютером
• Bluetooth:  v.4.2 BLE, клас B

Характеристики:

• Габаритні розміри: 185x40x33 мм
• Діапазон вимірювань частот: від 0,1 до 500 МГц
• Крок введення частоти: 1 кГц
• Вимірювання для систем: 12.5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450, 600 Ом
• Діапазон вимірювання КСХ: від 1 до 100 в цифровому режимі, від 1 до 10 в режимі графіка
• Діапазон R та X: 0…10000, -10000…10000
• Країна реєстрації бренду України.
• Вес: 185г з аккумулятором
• Робоча температура: 0 C ... + 40 C
