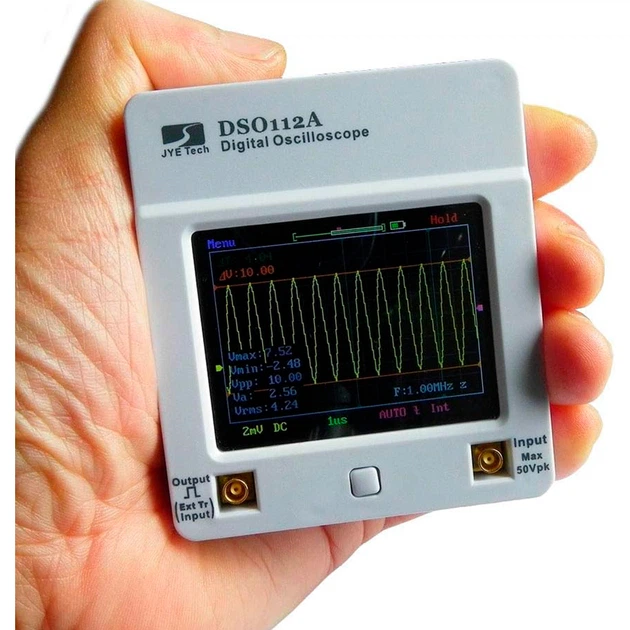

Цифровий осцилограф DSO112A - це невеликий, але просунутий осцилограф, який відрізняється від попередніх моделей покращеною схемою та розведенням плати.
Цей осцилограф особливо ефективний при вимірі слабких сигналів.
Користуватися осцилографом дуже просто. Цей пристрій дозволяє зберегти та відновити до 24 шаблонів.
Також передбачено функцію зовнішнього тригера. Цифровий осцилограф оснащений роз'ємом microUSB і великим, покращеним сенсорним дисплеєм з можливістю індивідуального калібрування.
Осцилограф має чутливість 2 мВ/поділ.
Також завдяки двосторонньому послідовному інтерфейсу осцилограф підходить для інтеграції в клієнтські програми.
Через USB передбачена можливість збереження форми сигналу на комп'ютер та оновлення прошивки.
Пристрій оснащений вбудованим частометром та вбудованим генератором текстових сигналів.
Живлення здійснюється від li-ion акумулятора 3,7 В 1200 мАг (йде в комплекті), завдяки чому досягається 4 години безперервної роботи. Також можна здійснювати живлення пристрою через порт USB.
Вертикальна розгортка:
Кількість каналів: 1; Смуга пропускання: 2 МГц; Чутливість: 2 мВ/діл ~ 20 В/діл; Джерело/зв'язок: AC, DC, GND; Роздільна здатність: 8-bit; Вхідний опір (імпеданс): 1 МОм; Максимальна вхідна напруга: 50 В (дільник 1:1); Автоматичний вимір напруги: Vmax, Vmin, Vavr (середнє), Vpp (розмах), Vrms; Автоматичний вимір частоти: 0~2 МГц;
Горизонтальна розгортка :
Швидкість оцифрування: 5 Msps Тимчасова база: 1 мкс/діл ~ 50 с/діл Довжина запису: 512, 1024 пікселів Курсор/повзунок для прокручування запису
Тригери:
Режими роботи: Auto, Normal, Single Спрацювання: Rising, Falling, Edge Позиція: 1/8, 1/4, 1/2, 3/4, 7/8 (від розміру буфера) Джерело: внутрішній (0~50 В), зовнішній (0~15 В)
Характеристика:
Бренд: DSO112A Вбудований частотомір: Так Вбудований генератор тестових сигналів: Так Можливість використання як внутрішнього, так і зовнішнього тригера: Так Інтерфейс: microUSB Живлення здійснюється від li-ion акумулятора 3,7 1200 мАч або через USB порт. Розмір: 8 см х 7 см х 1,8 см
Комплект поставки:
Цифровий осцилограф DSO112A MCX кабель (крокодили) Щуп для осцилографа 1/10х до 20МГц (BNC) Перехідник для щупа BNC Кабель USB Посібник користувача (англійською мовою) Тип: Осцилограф
