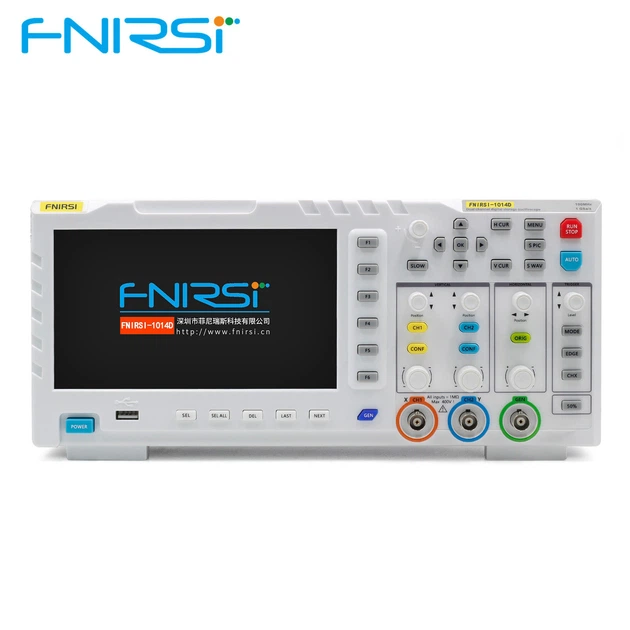

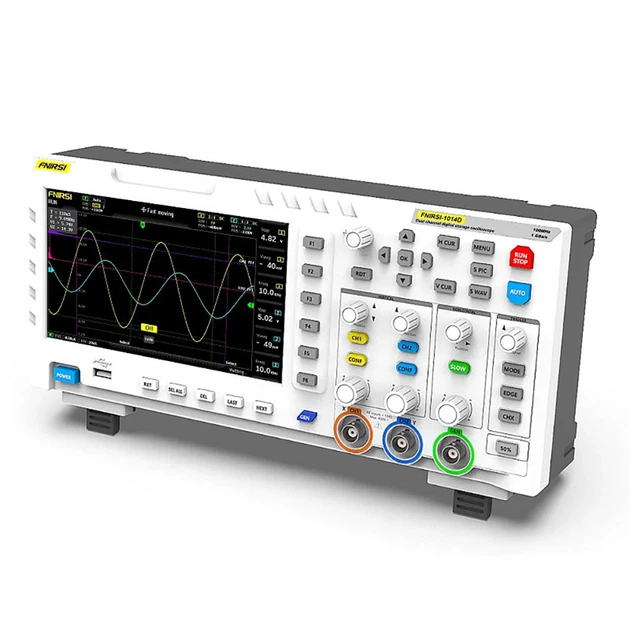

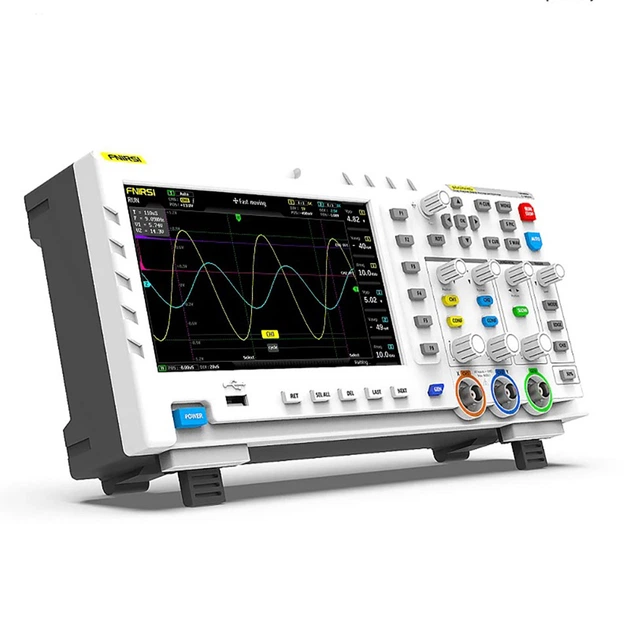

FNIRSI-1014D — це професійний настільний двоканальний цифровий осцилограф із вбудованим DDS-генератором сигналів, призначений для ремонту електроніки, налагодження електричних схем, діагностики блоків живлення, аудіотехніки, PWM-сигналів, інверторів, цифрових та аналогових ланцюгів. Прилад поєднує функції осцилографа, генератора сигналів, FFT-аналізатора спектра, режиму X-Y для побудови фігур Ліссажу, автоматичних вимірювань і збереження осцилограм. Осцилограф оснащений великим 7-дюймовим кольоровим LCD-дисплеєм з роздільною здатністю 800×480, двома незалежними каналами, смугою пропускання 100 МГц і частотою дискретизації 1 Гвиб./с. Завдяки високій швидкості обробки сигналу та підтримці двох каналів можна одночасно аналізувати та порівнювати сигнали, наприклад вхід і вихід підсилювача, сигнали ШІМ, роботу імпульсних блоків живлення, генераторів, інверторів та інших електронних вузлів. Прилад підтримує автоматичні та ручні вимірювання, FFT-аналіз спектра, режим Roll для спостереження повільних процесів, Freeze/Pause для фіксації осцилограми, а також збереження скріншотів та сигналів у вбудовану пам’ять. Вбудований DDS-генератор підтримує 14 форм сигналу та функцію Capture Output для захоплення й подальшого відтворення складних сигналів.
Особливості:
- Два незалежні канали для одночасного аналізу та порівняння двох сигналів.
- Смуга пропускання 100 МГц і частота дискретизації 1 Гвиб./с.
- Великий 7-дюймовий кольоровий LCD-дисплей з роздільною здатністю 800×480 і високою контрастністю.
- Вбудований DDS-генератор сигналів із підтримкою 14 стандартних форм хвиль.
- Максимальна частота генератора: до 10 МГц для синусоїдального сигналу та до 2 МГц для інших форм сигналу.
- Функція Capture Output для перехоплення, збереження та відтворення складних сигналів як вихідного сигналу генератора.
- Підтримка збереження до 1000 користувацьких сигналів Capture Output.
- Режим X-Y з побудовою фігур Ліссажу для аналізу амплітуди, частоти та фазового зсуву сигналів.
- FFT-аналіз спектра сигналу для оцінки гармонік і спектральних характеристик.
- Автоматичне вимірювання 12 параметрів: Vpp, Vp, Vmax, Vmin, Vavg, Vrms, частота, період, Time+, Time-, Duty+, Duty-.
- Ручні курсорні вимірювання для точного визначення амплітуди, частоти, періоду та пікових значень сигналу.
- Повноцінні режими тригера: Auto, Normal, Single.
- Тригер по фронту: Rising / Falling.
- Режим Roll для спостереження повільних змін сигналу.
- Підтримка безперервного та одиночного захоплення сигналу.
- Автоматичне налаштування параметрів однією кнопкою AUTO.
- Функція Freeze/Pause для фіксації осцилограми на екрані.
- Інтелектуальний захист входів Anti-Burn від перевантаження та високої напруги.
- Підтримка щупів: 1X — до 40 В; 10X — до 400 В; 100X — до 4000 В
- Вбудована пам’ять 1 ГБ для збереження до 1000 скріншотів і 1000 осцилограм.
- Збереження скріншотів та осцилограм однією кнопкою.
- Менеджер осцилограм із функціями перегляду, масштабування, переміщення, видалення та повторного аналізу сигналів.
- Експорт скріншотів та осцилограм через USB на комп’ютер.
- Технологія стиснення пам’яті забезпечує плавне оновлення осцилограм без мерехтіння дисплея.
- Регулювання яскравості дисплея та яскравості фонової сітки.
- Інтелектуальний алгоритм обробки енкодера забезпечує стабільну роботу органів керування навіть після тривалого використання.
- Підтримка AC/DC зв’язку входів.
- Компактний ультратонкий корпус для зручного настільного використання та транспортування.
- Можливість живлення від USB-адаптера або павербанка.
- Підходить для ремонту побутової техніки, автомобільної електроніки, цифрових та аналогових схем, блоків живлення, інверторів, PWM-драйверів, аудіопідсилювачів, лабораторних і дослідницьких робіт.
Характеристики:
- Модель: FNIRSI-1014D.
- Тип приладу: цифровий настільний осцилограф з DDS-генератором сигналів.
- Кількість каналів: 2.
- Дисплей: 7" кольоровий LCD.
- Роздільна здатність дисплея: 800×480.
- Смуга пропускання: 100 МГц.
- Частота дискретизації: 1 Гвиб./с.
- Вертикальна роздільна здатність АЦП: 8 біт.
- Час наростання: <3 нс.
- Глибина пам’яті: 240 Kbit.
- Вхідний опір: 1 МОм.
- Вертикальна чутливість: 50 мВ/поділка – 500 В/поділка.
- Часова база: 10 нс/поділка – 50 с/поділка.
- Режими тригера: Single / Normal / Auto.
- Тип тригера: Rising / Falling.
- Зв’язок входу: AC / DC.
- Режим Roll: підтримується.
- Режим X-Y: підтримується.
- FFT-аналіз: підтримується.
- Freeze/Pause: підтримується.
- Автоналаштування AUTO: підтримується.
- Курсорні вимірювання: підтримуються.
- Максимальна вимірювана напруга: 1X — до 40 В; 10X — до 400 В; 100X — до 4000 В.
- Точність вимірювання напруги: ±5%.
- Кількість автоматичних параметрів вимірювання: 12.
- Вбудована пам’ять: 1 ГБ.
- Збереження сигналів: до 1000 скріншотів + 1000 осцилограм.
- Інтерфейс підключення: USB.
- Живлення: 5 В / 2A-4A.
- Розміри: 310 × 145 × 70 мм.
- Вага: 3,5 кг.
Генератор сигналів:
Вбудований DDS-генератор підтримує 14 стандартних форм сигналу: синусоїдальний, прямокутний, трикутний, пилкоподібний, зворотний пилкоподібний, сходинковий, імпульсний, експоненціальний, логарифмічний, мульти-аудіо та інші сигнали. Максимальна амплітуда вихідного сигналу становить до 5 Vpp. Максимальна частота синусоїдального сигналу — до 10 МГц, інших типів сигналу — до 2 МГц. Генератор підтримує функцію Capture Output для запису та подальшого відтворення складних осцилограм.
Комплектація: осцилограф FNIRSI-1014D, щупи 100 МГц ×2, щуп з затискачами "крокодили", USB-кабель живлення, адаптер живлення, двосторонній кабель USB-A, інструкція користувача, пакувальна коробка.
