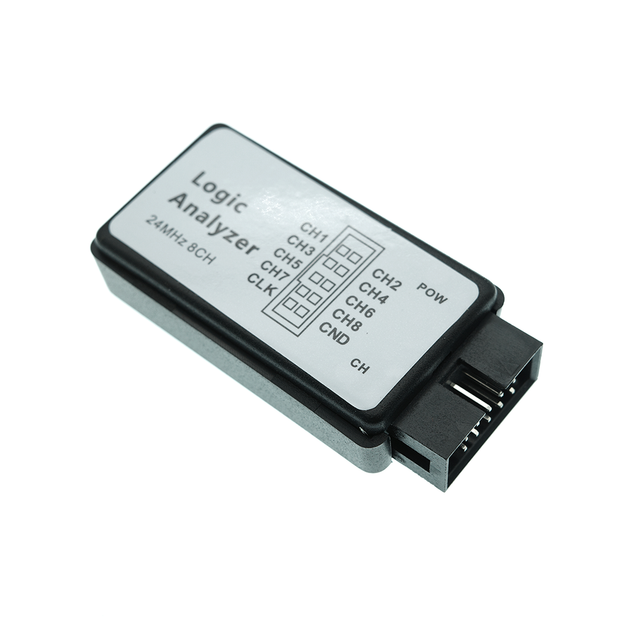

USB логічний аналізатор 8 каналів (24 МГц, підтримка I2C, SPI, UART, CAN, USB) | Цифровий аналізатор сигналів із кабелями

USB логічний аналізатор на 8 каналів — це незамінний компактний прилад для тестування, декодування та налагодження цифрових електронних схем, мікроконтролерних систем та шин даних. На відміну від стандартних осцилографів, аналізатор дозволяє одночасно відстежувати та записувати часові діаграми на 8 незалежних цифрових лініях.

Пристрій підключається до ПК через USB і живиться безпосередньо від порту. Завдяки високій частоті дискретизації до 24 МГц та підтримці більшості популяних протоколів (I2C, SPI, Async Serial/UART, CAN, 1-Wire тощо), прилад дозволяє швидко знаходити помилки у коді та апаратних інтерфейсах при розробці пристроїв на Arduino, STM32, ESP32 та Raspberry Pi.

Зверніть увагу!

• Широка підтримка протоколів: автоматичне декодування шин I2C, SPI, UART, CAN, 1-WIRE, JTAG, LIN, USB 1.1 та багатьох інших.
• Діапазон напруг -0.5 ~ 5.25 В: безпечна робота з популярними логічними рівнями 1.8V, 3.3V та 5V.
• Живлення від USB: не потребує зовнішніх блоків живлення, оснащений LED-індикатором стану роботи.

Ключові переваги

• Одночасний аналіз 8 каналів: можливість контролювати складні паралельні та послідовні шини даних.
• Гнучке налаштування частоти: широкий вибір частоти дискретизації (від 25 кГц до 24 МГц) для оптимального використання пам'яті ПК.
• Апаратна сумісність: високий вхідний імпеданс (100 кОм, 10 пФ) мінімізує вплив приладу на досліджувану схему.
• Повний стартовий комплект: у наборі йдуть USB-кабель та набор Dupont-дротів для швидкого підключення до плати.

Технічні характеристики

• Тип пристрою: USB логічний аналізатор (USB Logic Analyzer)
• Кількість цифрових каналів: 8
• Максимальна частота дискретизації: 24 МГц
• Доступні частоти дискретизації: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц
• Діапазон вхідної напруги: -0.5 В ... +5.25 В
• Вхідний імпеданс: 100 кОм, 10 пФ
• Підтримувані протоколи: I2C, SPI, Async Serial (UART), CAN, 1-WIRE, DMX-512, I2S/PCM, MANCHESTER, Simple Parallel, UNI/O, Atmel SWI, BiSS C, JTAG, LIN, MDIO, PS/2, USB 1.1
• Інтерфейс та живлення: USB 2.0 (5 В)
• Індикація: світлодіодний індикатор живлення та активності

Сфери застосування

• Розробка електроніки: декодування та налагодження інтерфейсів зв'язку між мікроконтролерами та периферинйними датчиками/дисплеями.
• Реверс-інжиніринг та ремонт: перехоплення та аналіз цифрових команд у побутовій та промисловій автоматиці.
• Навчання: візуалізація роботи цифрових протоколів для студентів та радіоаматорів.

Комплектація

• USB логічний аналізатор 8 каналів — 1 шт.
• Кабель Dupont (мама-мама) — 1 комплект
• USB-кабель живлення та передачі даних — 1 шт.

Програмне забезпечення можна завантажити тут.
