Трифазні генератори (380 В): промислова потужність та закони розподілу енергії
Трифазні електростанції напругою 380 вольт — це обладнання важкого класу, створене для вирішення специфічних інженерних і промислових завдань. На відміну від стандартних побутових моделей на 220 В, ці генератори призначені для живлення потужних асинхронних двигунів, верстатів, компресорних установок, зварювальних апаратів і професійного будівельного обладнання. Вибір трифазного генератора вимагає глибокого розуміння законів електротехніки, оскільки неправильна експлуатація такої установки неминуче призведе до згоряння альтернатора.
Фізика змінного струму: як працюють три фази
З точки зору електрофізики, трифазний генератор генерує не один, а відразу три незалежних змінних струми. Усередині статора альтернатора розташовані три роздільні обмотки. Вони зміщені одна відносно одної в просторі строго на 120 градусів. Коли магнітний ротор обертається всередині цього статора, він наводить ЕРС (електрорушійну силу) в кожній з обмоток по черзі. Це створює три синусоїди напруги, зрушені в часі.
- Фазна напруга (220 В): Це різниця потенціалів між будь-якою з трьох фаз (L1, L2, L3) і нульовим проводом (N - нейтраллю). Тобто, з трифазного генератора фізично можна зняти звичайні 220 вольт.
- Лінійна напруга (380 В): Це різниця потенціалів між будь-якими двома фазами (наприклад, між L1 і L2). За рахунок зсуву синусоїд на 120 градусів, лінійна напруга в корінь із трьох (√3 ≈ 1.73) разів більша за фазну (220 * 1.73 ≈ 380 В).
Перекіс фаз (Асиметрія навантаження): головна небезпека
Найбільш критична технічна особливість класичного генератора на 380 В — це вимога до симетричного розподілу навантаження. Якщо ви плануєте знімати з нього не 380 вольт, а підключати звичайні однофазні прилади на 220 вольт до різних фаз, ви повинні суворо стежити за тим, щоб споживана потужність на кожній фазі була приблизно однаковою. Максимально допустима різниця (асиметрія) між навантаженими фазами не повинна перевищувати 20–25%.
Якщо на фазу L1 ви підключите обігрівач на 2 кВт, а фази L2 і L3 залишаться порожніми, виникне жорсткий перекіс. Ротор почне відчувати нерівномірний магнітний опір, напруга на незавантажених фазах небезпечно підскочить (до 260-280 В, що спалить підключену до них техніку), а обмотка навантаженої фази в альтернаторі перегріється і розплавиться.
Класифікація та сценарії застосування
| Сценарій використання |
Тип навантаження |
Технічні нюанси |
| Будівельні майданчики |
Бетономішалки, підйомні крани, потужні насоси, трифазні зварювальні апарати. |
Асинхронні трифазні двигуни вимагають високих пускових струмів. Потужність генератора має бути у 2-3 рази вищою за номінальну потужність електромотора. |
| Виробничі цехи |
Токарні верстати, компресори, промислові холодильні установки. |
Навантаження розподіляється симетрично самим верстатом. Ідеальні умови для роботи класичного трифазного генератора. |
| Приватний будинок із введенням 380В |
Роздільне живлення поверхів, електрокотли, побутова техніка. |
Вимагає віртуозного розподілу навантаження електриком на етапі збирання щитка, щоб уникнути перекосу фаз під час увімкнення чайника або бойлера. |
Порада експерта: Головна помилка покупців — математичне нерозуміння розподілу потужності. Запам'ятайте золоте правило: потужність трифазного генератора ділиться на 3! Якщо ви купуєте генератор на 380 В загальною потужністю 6 кВт і хочете заживити від нього звичайний однофазний прилад (220 В), ви зможете зняти з однієї розетки максимум 2 кВт (6 кВт / 3 фази = 2 кВт на фазу). Якщо ви спробуєте увімкнути в нього звичайний чайник на 2.5 кВт, спрацює захист і генератор піде в перевантаження, незважаючи на те, що на ньому написано "6 кВт". Якщо у вас немає 100% трифазних споживачів (верстатів, насосів), завжди купуйте однофазний генератор на 220 В!
Поширені запитання (FAQ) про генератори 380 вольт

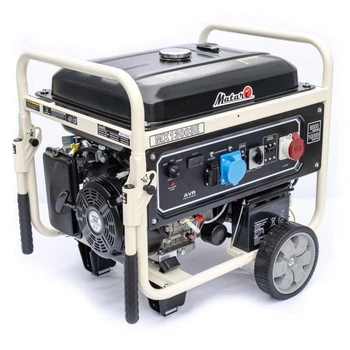

Що таке генератор з технологією Dual Voltage (Універсальний)?
Універсальні генератори 220/380В мають спеціальну конструкцію альтернатора і перемикач фаз. На відміну від класичних трифазників, технологія Dual Voltage дозволяє знімати 100% заявленої потужності як у режимі 380 В, так і в режимі 220 В. Вам не потрібно ділити потужність на три, якщо ви підключаєте звичайні однофазні прилади.
Чи можна заживити від трифазного генератора звичайний будинок на 220В?
Технічно це можливо, оскільки на генераторі є розетка 220В (одна фаза і нуль). Однак ви зможете використовувати тільки 1/3 від загальної потужності генератора. Крім того, підключення будинку до однієї фази викличе критичний перекіс фаз, що призведе до швидкої поломки альтернатора. Для будинку на 220В потрібен тільки однофазний генератор.
Чи потрібно заземлювати трифазний генератор?
Так, заземлення є обов'язковою вимогою техніки безпеки. Трифазні генератори працюють з високою лінійною напругою (380 В). У разі пробою ізоляції на корпус пристрою, відсутність заземлюючого контуру може призвести до смертельного ураження електричним струмом.
