Генератори з автозапуском: архітектура АВР та повна автоматизація енергопостачання
Генератори з функцією автоматичного запуску — це основа побудови незалежної та відмовостійкої системи електроживлення для приватних будинків, медичних установ, серверів та комерційних об'єктів. На відміну від станцій із ручним або простим електричним стартером (де потрібна фізична присутність людини для повороту ключа), ці установки оснащені системою АВР (Автоматичне Введення Резерву), або в міжнародній класифікації — ATS (Automatic Transfer Switch). Ця система бере на себе цілодобовий моніторинг параметрів зовнішньої мережі і повністю управляє життєвим циклом двигуна внутрішнього згоряння без втручання оператора.
Фізика та логіка роботи блоку АВР
Блок АВР являє собою складний електромеханічний вузол, що складається з мікропроцесорного контролера, силових контакторів (магнітних пускачів) з механічним блокуванням та системи підтримки заряду акумулятора. Процес автоматичного перемикання протікає за суворим алгоритмом:
- Моніторинг мережі: Контролер безперервно вимірює напругу на основній (міській) лінії. Якщо напруга падає нижче критичної позначки (зазвичай нижче 170В), повністю зникає або відбувається обрив однієї з фаз, мікропроцесор починає відлік часу (затримка 3-5 секунд). Це необхідно для захисту від помилкових спрацьовувань під час короткочасних мілісекундних просадок.
- Підготовка до пуску: Якщо мережа не відновилася, АВР відключає силові контактори міської мережі, фізично відрізаючи будинок від зовнішньої лінії (щоб струм від генератора не пішов у міську мережу і не вбив електромонтера на стовпі). Потім контролер подає живлення на сервопривід повітряної заслінки (дроселя) карбюратора, перекриваючи подачу повітря для збагачення паливної суміші (холодний пуск). У дизельних двигунів на цьому етапі активуються свічки розжарювання.
- Запуск стартера: Подається струм на реле стартера. Якщо двигун не завівся з першого разу, контролер робить паузу і повторює спробу (зазвичай запрограмовано 3-5 спроб пуску).
- Вихід на робочий режим і перемикання: Як тільки альтернатор починає видавати стабільні 220В/380В і частоту 50 Гц, контролер відкриває повітряну заслінку карбюратора. Відбувається замикання силових контакторів генераторної лінії — струм надходить до споживачів.
- Охолодження та зупинка: При відновленні міської мережі АВР перемикає навантаження назад на місто. Однак генератор не глухне відразу: він працює ще 1-3 хвилини на холостому ходу (без навантаження), щоб альтернатор і двигун плавно охололи, після чого вимикається.
Типи інтеграції автоматики (Вбудована vs Зовнішня)
Під час вибору генератора з автозапуском важливо розуміти, де фізично розташовані силові контактори і мікропроцесор.
| Тип виконання АВР |
Архітектура та особливості |
Сценарій застосування |
| Вбудований АВР (у корпусі генератора) |
Силові реле і контролер знаходяться прямо на панелі генератора. Кабель міської мережі заводиться в генератор, а з нього йде живлення на будинок. |
Зручно для невеликих дач та офісів, де вся виділена потужність міста не перевищує потужність самого генератора. |

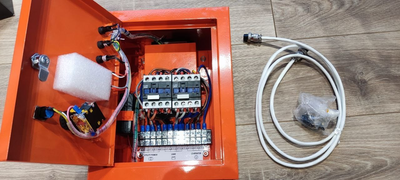

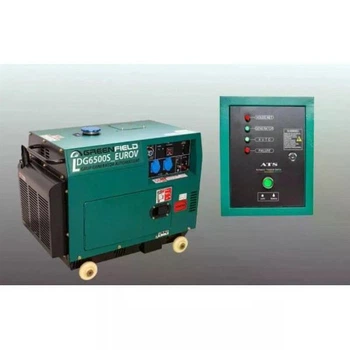

| Зовнішній щит АВР (виносний блок) |

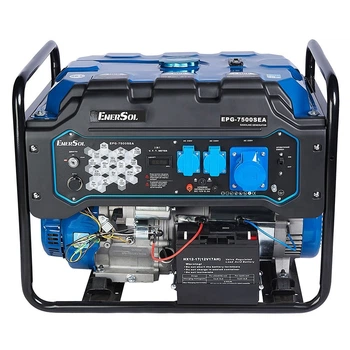

Генератор має тільки роз'єм управління (ATS port). Силові пускачі монтуються в окремому металевому щитку поруч із лічильником у будинку. Управління відбувається по слабкострумовому сигнальному кабелю. |
Оптимально для великих котеджів. Дозволяє пускати через щит АВР величезні міські струми (наприклад, 50-100 Ампер), підключаючи генератор (наприклад, на 20 Ампер) тільки до виділеної резервної групи автоматів. |
Порада експерта: Найслабша ланка будь-якої системи автозапуску в зимовий період — це свинцево-кислотний акумулятор генератора (12V АКБ) і в'язкість масла. У якісних блоках АВР вбудована функція "крапельного" (float) підзаряджання: поки є міська мережа, АВР постійно малим струмом заряджає батарею генератора. Але якщо генератор стоїть у неопалюваній прибудові при -20°C, холодне і густе масло 10W-40 може чинити такий фізичний опір поршню, що навіть повністю заряджений АКБ не зможе провернути колінвал. Для надійного зимового автозапуску використовуйте синтетичне масло 5W-30 і, за можливості, встановіть зовнішній підігрівач масляного картера!
Поширені запитання (FAQ) про генератори з автозапуском
Чи можна зі звичайного генератора з ручним стартером зробити генератор з автозапуском?
Зробити АВР з генератора тільки з ручним тросом-стартером неможливо. Для підключення щита АВР генератор зобов'язаний мати як мінімум електростартер (запуск із ключа) і акумулятор. Крім того, на бензинових моделях знадобиться кустарне встановлення соленоїда (актуатора) для автоматичного управління повітряною заслінкою карбюратора (підсосом), інакше генератор не заведеться "на холодну".
Чи замінить генератор з АВР джерело безперебійного живлення (ДБЖ)?
Ні. АВР — це механічна система. Фізичний процес запуску двигуна, стабілізації обертів і перемикання контакторів займає від 5 до 15 секунд. У цей проміжок часу будинок буде повністю знеструмлений. Сервери, комп'ютери та газові котли вимкнуться. Для безшовного переходу генератор з АВР повинен працювати в тандемі з ДБЖ (ДБЖ тримає навантаження ці 15 секунд, поки генератор виходить на робочий режим).
Що станеться, якщо під час роботи від АВР у генераторі закінчиться паливо?
Двигун заглухне, і напруга на альтернаторі зникне. Контролер АВР зафіксує аварійну зупинку. Більшість сучасних щитів АВР у цей момент розімкнуть контактори генератора і перейдуть у режим очікування міської мережі, а на панелі контролера загориться червона лампочка помилки (Error/Fail). Після дозаправки генератора помилку потрібно буде скинути вручну.
